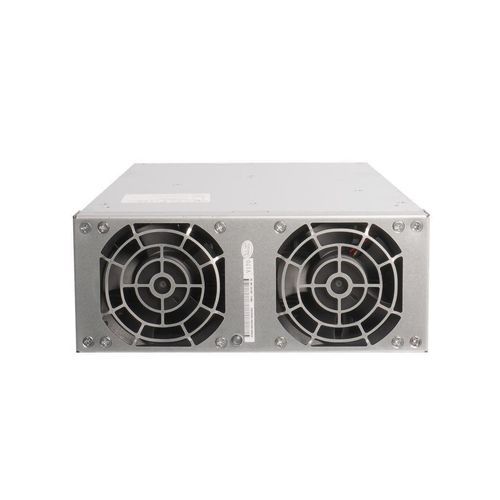

Power Modul / ACDC TPS-BM1510KTHIRF

BiDi ACDC

Das bidirektionale Leistungsmodul TPS-BM1510KTHIRF ist eine leistungsstarke dreiphasige Lösung, Teil der Serie TPS-BM1510KTHIF/TPS-BM1510KTHIRF, die für nahtlose AC-DC- und DC-AC-Energieumwandlung entwickelt wurde. Als dreiphasiges Leistungsmodul ohne Neutralleiter beseitigt es Neutralleiterstromprobleme und sorgt für einen stabilen Betrieb in dreiphasigen Systemen. In der AC-DC-Richtung liefert es eine Nennleistung von 10000W mit einer 15VDC-Ausgabe und einem Strom von 666,7A. Es bietet eine Spitzenwirkungsgrad von 92%, einen hohen Leistungsfaktor (PF>0,99) und eine geringe Gesamtklirrfaktor (THDi 0,99 und THDi <5% für optimale Stromqualität. - Bidirektionale Isolation: Unterstützt nahtlose AC-DC/DC-AC-Umwandlung, geeignet für netzgekoppelte Systeme. - Modular & erweiterbar: Bis zu 4 Einheiten parallel für flexible Leistungsskalierung. - R-Typ-Kühlung: Zwangsluftkühlung (hinterer Einlass, vorderer Auslass) mit Anpassungsfähigkeit an raue Umgebungen, konform mit EN55032. Spezifikationen - Luftstrom: Von hinten nach vorne - Abmessungen (L*W*H)(mm): 218*86*300 - Effizienz: 92%(AC zu DC), 92%(DC zu AC) - Eingangsstrom: ≤19A(AC zu DC), 533,3A(DC zu AC) - Eingangsleistung: 8000W(DC zu AC) - Eingangsspannung: 15Vdc, 343-456Vac - Ausgangsstrom: 666,7A(AC zu DC) - Ausgangsleistung: 10000W(AC zu DC) - Ausgangsspannung: 15Vdc, 343-456Vac - Ausgangsspannungsgenauigkeit: 1%(AC zu DC) - Nenn-Eingangsspannung: 380Vac, 400Vac, 415Vac - Gewicht: ≤6,5kg - Artikelnummer: HPM1151 - Hersteller-Code: HPM010023 - Hersteller: TPS
