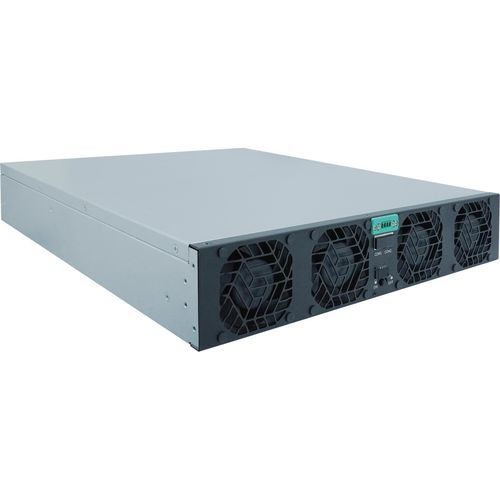

Power Modul / BiDi ACDC TPS-BM75053KTIF-S

Produktbeschreibung
Das TPS-BM75053KTIF-S bidirektionale Powermodul ist eine leistungsstarke dreiphasige Lösung für vielseitige Energieumwandlung und arbeitet als dreiphasiges AC-DC-Bidirektionalmodul. Ein wesentlicher Vorteil ist der Betrieb ohne Neutralleiterstrom, was einen effizienten und sicheren Betrieb in dreiphasigen Systemen gewährleistet. Es nutzt fortschrittliche Soft-Switching-Technologie, was die Zuverlässigkeit erhöht und Energieverluste reduziert. Das Modul erreicht eine beeindruckende Effizienz von 96 % bzw. 95 % in verschiedenen Betriebsmodi und hält einen hohen Leistungsfaktor (PF >0,99) sowie eine niedrige Gesamtoberschwingungsverzerrung (THDi <5 %), was einen stabilen und sauberen Stromausgang garantiert. Mit einer Leistung von 53.000 W erfüllt es die Anforderungen an Hochleistungsanwendungen. Es verfügt über einen Eingang von 380/400/415 V AC (94 A) und einen Ausgang von 750 V DC (70,7 A) und ist somit mit verschiedenen Stromversorgungssystemen kompatibel. Ideal für spezielle Anwendungen wie Batterie-PACK-Alterung und energie-rückgewinnende Leistungsalterung. Das modulare Design erleichtert die Erweiterung und Wartung. Mit Zwangsbelüftung bleibt das Modul auch unter hoher Last optimal gekühlt. Die Integration von CAN- und RS485-Kommunikation ermöglicht eine einfache Datenübertragung und Steuerung. Mit den Maßen 435 mm × 86 mm × 600 mm und einem Gewicht von ≤23 kg ist das Modul kompakt und einfach zu installieren. Es entspricht den Normen IEC62477-1 und EN55032 und ist UL-, CE- und TUV-zertifiziert.

Wesentliche Merkmale

• Bidirektionales & Dreiphasen-Design: Vielseitige Energieumwandlung in dreiphasigen Systemen.
• Kein Neutralleiterstrom: Erhöhte Sicherheit und Effizienz.
• Fortschrittliche Technologie: Soft-Switching für Zuverlässigkeit und geringe Energieverluste.
• Hohe Effizienz: 96 %/95 % in verschiedenen Betriebsmodi.
• Exzellente elektrische Leistung: Hoher PF >0,99 und niedriger THDi <5 %.
• Hohe Leistungskapazität: 53.000 W für Hochleistungsanwendungen.
• Stabiler Ein- & Ausgang: 380/400/415 V AC Eingang (94 A), 750 V DC Ausgang (70,7 A).
• Spezialisierte Anwendungen: Ideal für Batterie-PACK-Alterung und energie-rückgewinnende Leistungsalterung.
• Modulares Design: Einfache Erweiterung und Wartung.
• Zuverlässige Kühlung: Zwangsbelüftung für stabile Funktion.
• Flexible Kommunikation: CAN/RS485 für Monitoring und Steuerung.
• Kompakt & handhabbares Gewicht: 435 mm × 86 mm × 600 mm, ≤23 kg.
• Normen & Zertifikate: IEC62477-1, EN55032, UL, CE, TUV.

Spezifikationen
Parameter | Wert
Air Flow | Von vorne nach hinten
Abmessungen (L×B×H)(mm) | 435×86×600
Effizienz | 95 % (DC zu AC), 96 % (AC zu DC)
Eingangsstrom | ≤94 A (AC zu DC), 70,7 A (DC zu AC)
Eingangsleistung | 53.000 W (DC zu AC)
Eingangsspannung | 342-460 V AC, 750 V DC
Ausgangsstrom | 70,7 A (AC zu DC)
Ausgangsleistung | 53.000 W (AC zu DC)
Ausgangsspannung | 750 V DC, 342-460 V AC
Ausgangsspannungsgenauigkeit | ±1 % (AC zu DC)
Nenn-Eingangsspannung | 380 V AC, 400 V AC, 415 V AC
Gewicht | ≤23 kg

Technische Merkmale / Spezifikationen

• Bidirektionales, dreiphasiges AC-DC-Modul
• Kein Neutralleiterstrom
• Soft-Switching-Technologie
• Wirkungsgrad: 96 % (AC zu DC), 95 % (DC zu AC)
• Leistungsfaktor: >0,99
• THDi: <5 %
• Leistung: 53.000 W
• Eingang: 380/400/415 V AC, 94 A
• Ausgang: 750 V DC, 70,7 A
• Modulares Design
• Zwangsbelüftung
• CAN/RS485-Kommunikation
• Abmessungen: 435×86×600 mm
• Gewicht: ≤23 kg
• Normen: IEC62477-1, EN55032
• Zertifikate: UL, CE, TUV
