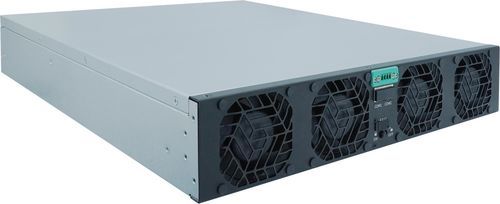

Power Modul / ACDC TPS-BM90053KTIT

Produktübersicht
Das TPS-BM90053KTIT ist ein 53 kW bidirektionales dreiphasiges AC-DC-Leistungsmodul für Hochleistungs-Energieumwandlung, z. B. Batterie-PACK-Prüfungen und Energierecycling. Es nutzt Soft-Switching-Technologie zur Reduzierung von Schaltverlusten, arbeitet ohne Neutralleiterstrom und liefert hohe elektrische Leistungskennwerte mit Wirkungsgraden bis zu 96 % (AC→DC) und 95 % (DC→AC). Das Gerät verfügt über erzwungene Luftkühlung (vorn→hinten) und ein modulares Design für Wartung und Erweiterung. CAN- und RS485-Schnittstellen ermöglichen Fernüberwachung und Steuerung. Zertifiziert nach IEC62477-1 und EN55032; UL-, CE- und TUV-geprüft.

Wesentliche Merkmale

• Bidirektionaler Dreiphasenbetrieb für flexible Energieumwandlung
• Kein Neutralleiterstrom für erhöhte Sicherheit und Systemkompatibilität
• Soft-Switching-Topologie zur Minimierung von Schaltverlusten und Erhöhung der Zuverlässigkeit
• Hohe Effizienz: 96 % (AC → DC) und 95 % (DC → AC)
• Hervorragende elektrische Werte: Leistungsfaktor > 0,99, THDi < 3 %
• Hohe Nennleistung: 53.000 W für anspruchsvolle Industrieanwendungen
• Eingangs-/Ausgangskapazitäten: 342–460 VAC (Nennspannung 380/400/415 VAC) und 900 VDC Ausgang
• Schneller Moduswechsel: 2 ms Umschaltzeit
• Anwendungsbereit: ausgelegt für Batterie-PACK-Tests und Energierecycling
• Modulares Design für Erweiterung und reduzierte mittlere Reparaturdauer
• Erzwungene Luftkühlung (vorn→hinten) für zuverlässiges Thermomanagement
• Kommunikationsschnittstellen: CAN, RS485 zur Integration mit BMS und SPS
• Kompakte Abmessungen und handhabbares Gewicht: 435 × 86 × 600 mm, ≤23 kg
• Normen & Zertifizierungen: IEC62477-1, EN55032; UL, CE, TUV

Spezifikationen

• Modell: TPS-BM90053KTIT
• Leistungsbewertung: 53.000 W
• Funktion: Dreiphasiges bidirektionales AC-DC-Modul
• Wirkungsgrad: 96 % (AC→DC), 95 % (DC→AC)
• Leistungsfaktor: > 0,99
• THDi: < 3 %
• Eingangsspannungsbereich: 342–460 VAC (Nennwert 380/400/415 VAC)
• Eingangsstrom (AC→DC): ≤94 A
• Ausgangsspannung: 900 VDC (unterstützt auch 342–460 VAC)
• Ausgangsstrom (AC→DC): 58,9 A
• Ausgangsleistung: 53.000 W
• Genauigkeit Ausgangsspannung: ±1 % (AC→DC)
• Umschaltzeit: 2 ms zwischen Modi
• Kühlung: Erzwungene Luftkühlung, Luftstrom vorn→hinten
• Kommunikation: CAN, RS485
• Design: Modular
• Abmessungen (L×B×H): 435 × 86 × 600 mm
• Gewicht: ≤23 kg
• Zertifizierungen: IEC62477-1, EN55032; UL, CE, TUV
