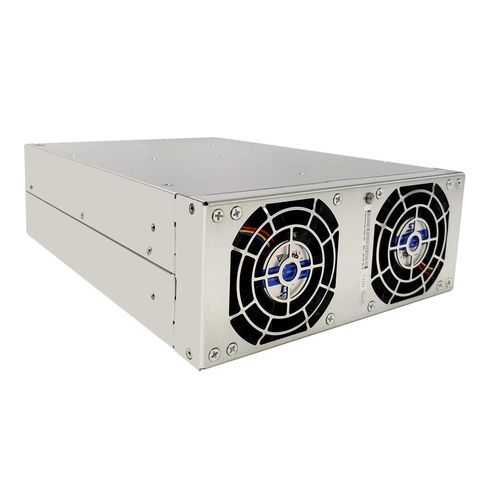

Power Modul / BiDi ACDC TPS-BM159000UHIT

Produktbeschreibung
Das TPS-BM159000UHIT ist ein Hochleistungs-Bidirektionales Powermodul, das als dreiphasiges AC-DC-Bidirektionalmodul konzipiert wurde. Es verwendet fortschrittliche dreiphasige Technologie ohne Neutralleiter, wodurch Neutralleiterstromprobleme in Stromversorgungssystemen eliminiert werden. Ausgestattet mit ausgereifter Soft-Switching-Technologie gewährleistet es eine zuverlässige und effiziente bidirektionale Energiewandlung und eignet sich für Anwendungen wie Zellformierungstests, bidirektionale Leistungstests und energie-rückgewinnende Alterungsgeräte.

Als 92%/91,5% hocheffizientes Powermodul erreicht es einen Spitzenwirkungsgrad von 92%@480VAC (AC zu DC) und 91,5%@480VAC (DC zu AC), was den Energieverbrauch deutlich reduziert. Es bietet einen hohen Leistungsfaktor (PF >0,99 bei Volllast) und eine niedrige Gesamtstromverzerrung (THDi <5% bei Volllast), was eine hervorragende Netzkompatibilität sicherstellt.

Dieses 9000W/7200W bidirektionale Powermodul liefert eine Nennleistung von 9000W (AC zu DC) und 7200W (DC zu AC). Es arbeitet mit einem AC-Eingangsspannungsbereich von 384~528VAC und einer Frequenz von 50/60±5Hz. Als 15,5VDC-Ausgangsmodul bietet es 15,5VDC Ausgang mit Nennströmen von 580A (AC zu DC) und 480A (DC zu AC), während der AC-Eingangsstrom <15A beträgt.

Hauptmerkmale

• Bidirektionale Energiewandlung: Dreiphasiges AC-DC-Bidirektionalmodul, unterstützt schnelle Isolierung und Energiefluss zwischen AC und DC, erfüllt schnelle Reaktionsanforderungen von Testgeräten.
• Fortschrittliche Technologien: Integriert Soft-Switching-Technologie für erhöhte Zuverlässigkeit und Effizienz; erreicht hohen PF (>0,99) und niedrigen THDi (<5%) für optimale Netzleistung.
• Hohe Effizienz: 92% Spitzenwirkungsgrad (AC zu DC@480VAC) und 91,5% (DC zu AC@480VAC), minimiert Energieverluste.
• Robuste Anpassungsfähigkeit: Volllastbetrieb bei -10°C~45°C, mit Leistungsreduzierung auf 90% bei 45°C~60°C; passt sich instabilen Netzen und rauen Umgebungen an, ausgestattet mit umfassendem Fehlerschutz.
• Kühlung & Kommunikation: Zwangsbelüftung mit intelligenter Steuerung und CAN-Kommunikation für effizienten Betrieb und Überwachung.
• Kompaktes Design: Maße 218mm x 86mm x 300mm, Gewicht 6,5kg – ideal für beengte Einbausituationen.
• Zertifizierungen & Konformität: UL, CE, TUV zertifizierbar und entspricht EN55032.
• Erweiterbarkeit: Modulares Design unterstützt intelligente Erweiterung mit bis zu 4 parallel geschalteten Einheiten.

Spezifikationen
Parameter | Wert
Air Flow | Von vorne nach hinten
Abmessungen (L*B*H)(mm) | 218*86*300
Wirkungsgrad | 91,5% (DC zu AC), 92% (AC zu DC)
Eingangsstrom | ≤15A (AC zu DC), 480A (DC zu AC)
Eingangsleistung | 7200W (DC zu AC)
Eingangsspannung | 15Vdc, 384-528Vac
Ausgangsstrom | 580A (AC zu DC)
Ausgangsleistung | 9000W (AC zu DC)
Ausgangsspannung | 15,5Vdc, 384-528Vac
Ausgangsspannungsgenauigkeit | 1% (AC zu DC)
Nenn-Eingangsspannung | 480Vac
Gewicht | ≤6,5kg

Technische Merkmale / Spezifikationen

• Bidirektionales Netzmodul (9000 W/7200 W)
• 3-phasig AC-DC, kein Neutralleiterstrom
• Wirkungsgrad: 92 % (AC zu DC), 91,5 % (DC zu AC)
• Leistungsfaktor: >0,99
• THDi: <5 %
• Ausgang: 15,5 V DC, 580A (AC zu DC), 480A (DC zu AC)
• Eingang: 384-528 V AC, <15 A
• Zwangsbelüftung, CAN-Kommunikation
• Maße: 218 x 86 x 300 mm
• Gewicht: ≤6,5 kg
• UL/CE/TUV-zertifiziert, EN55032-konform
• Bis zu 4 Module parallel schaltbar
