Power Modul / ACDC TPS-BM159000THIRT

BiDi ACDC

Produktdetails

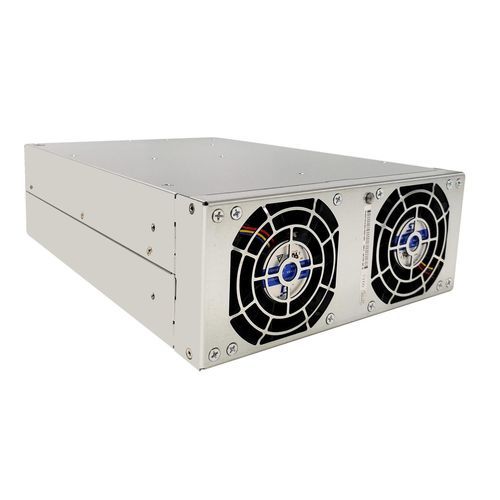

Leistungsmodul TPS-BM159000THIRT
Das TPS-BM159000THIRT ist ein Hochleistungs-Leistungsmodul, das mit dem bidirektionalen Leistungsmodul TPS-BM159000THIT gepaart ist und als dreiphasiges AC-DC-Bidirektionalmodul konzipiert ist. Es verwendet fortschrittliche dreiphasige Technologie ohne Neutralleiter, wodurch Probleme mit Neutralleiterströmen in Stromsystemen beseitigt werden. Ausgestattet mit ausgereifter Soft-Switching-Technologie gewährleistet es eine zuverlässige und effiziente bidirektionale Energiewandlung, geeignet für Anwendungen wie Zellformungstestgeräte, bidirektionale Leistungstestgeräte und energie-recycelbare Alterungsgeräte.

Als 92%/91,5% hocheffizientes Leistungsmodul erreicht es einen Spitzenwirkungsgrad von 92% in AC-zu-DC-Richtung und 91,5% in DC-zu-AC-Richtung, was den Energieverbrauch erheblich reduziert. Es verfügt über einen hohen Leistungsfaktor (PF >0,99, PF=0,99@380VAC Volllast) und eine geringe Gesamtklirrfaktor der Eingangsstromverzerrung (THDi <5%, THDi<5%@380VAC Volllast), was eine hervorragende Netzkompatibilität gewährleistet.

Dieses 9000W/7200W bidirektionale Leistungsmodul liefert eine Nennleistung von 9000W in AC-zu-DC-Richtung und eine Nenneingangsleistung von 7200W in DC-zu-AC-Richtung. Es arbeitet als 380/400/415VAC Eingangsmodul mit einem AC-Eingangsspannungsbereich von 343~456VAC (Volllast) und 304~343VAC (Drosselung auf 80%) sowie einem Frequenzbereich von 50/60±5Hz. Als 15VDC-Ausgangsleistungsmodul liefert es 15VDC DC-Ausgang mit Nennströmen von 600A (AC zu DC) und 480A (DC zu AC), während der AC-Eingangsstrom ≤17A beträgt.

Hauptmerkmale

• Bidirektionaler Energiefluss: Funktioniert als dreiphasiges AC-DC-Bidirektionalmodul, unterstützt nahtlose Isolation und Energiewandlung und gewährleistet zuverlässige Leistung in netzgekoppelten Systemen.
• Fortschrittliche Technologien: Integriert Soft-Switching-Technologie für erhöhte Zuverlässigkeit und Effizienz; erreicht hohen PF (>0,99) und niedrigen THDi (<5%) für optimale Netzleistung.
• Hohe Effizienz: Bietet 92% Spitzenwirkungsgrad (AC zu DC) und 91,5% Spitzenwirkungsgrad (DC zu AC), minimiert Energieverluste und reduziert Betriebskosten.
• Robuste Anpassungsfähigkeit: Arbeitet bei Volllast von -10°C bis 45°C, mit Drosselung auf 90% bei 45°C bis 55°C; passt sich instabilen Netzen und rauen Umgebungen an, ausgestattet mit perfekten Fehlerschutzfunktionen.
• Kühlung & Kommunikation: Verfügt über Zwangsluftkühlung mit intelligenter Steuerung (Luftstromoptionen umfassen Front-Einlass/Heck-Auslass und R-Typ-Heck-Einlass/Front-Auslass) und CAN-Kommunikation für effizienten Betrieb und Überwachung.
• Kompaktes Design: Misst 218mm x 86mm x 300mm und wiegt 6,5kg, ideal für platzbeschränkte Industrieinstallationen.
• Zertifizierungen & Konformität: Kann UL-, CE-, TUV-Zertifizierung bestehen und erfüllt EN55032-Standards, was globale Kompatibilität gewährleistet.
• Erweiterbarkeit: Modulares Design unterstützt intelligente Erweiterung mit automatischem Parallelbetrieb, geeignet für skalierbare Systemkonfigurationen.

Technische Daten
Parameter | Wert
Luftstrom | Von hinten nach vorne
Abmessungen (L*W*H)(mm) | 218*86*300
Effizienz | 91,5%(DC zu AC), 92%(AC zu DC)
Eingangsstrom | ≤17A(AC zu DC), 480A(DC zu AC)
Eingangsleistung | 7200W(DC zu AC)
Eingangsspannung | 15Vdc, 343-456Vac
Ausgangsstrom | 600A(AC zu DC)
Ausgangsleistung | 9000W(AC zu DC)
Ausgangsspannung | 15Vdc, 343-456Vac
Ausgangsspannungsgenauigkeit | 1%(AC zu DC)
Nenn-Eingangsspannung | 380Vac, 400Vac, 415Vac
Gewicht | ≤6,5kg

Merkmale / Technische Spezifikationen

• Dreiphasiges AC-DC-Bidirektionalmodul
• Kein Neutralleiterstrom
• Soft-Switching-Technologie
• Spitzenwirkungsgrad: 92% (AC zu DC), 91,5% (DC zu AC)
• Hoher Leistungsfaktor: >0,99
• Niedriger THDi: <5%
• Nennausgang: 9000W (AC zu DC), 7200W (DC zu AC)
• Eingangsspannung: 343~456VAC (Volllast), 304~343VAC (Drosselung auf 80%)
• Frequenz: 50/60±5Hz
• DC-Ausgang: 15VDC
• Nennströme: 600A (AC zu DC), 480A (DC zu AC)
• AC-Eingangsstrom: ≤17A
• Betriebstemperatur: -10°C~45°C (Volllast), 45°C~55°C (Drosselung auf 90%)
• Zwangsluftkühlung
• CAN-Kommunikation
• Abmessungen: 218mm x 86mm x 300mm
• Gewicht: ≤6,5kg
• UL-, CE-, TUV-zertifiziert
• EN55032-konform
• Modulares Design, unterstützt Parallelbetrieb
