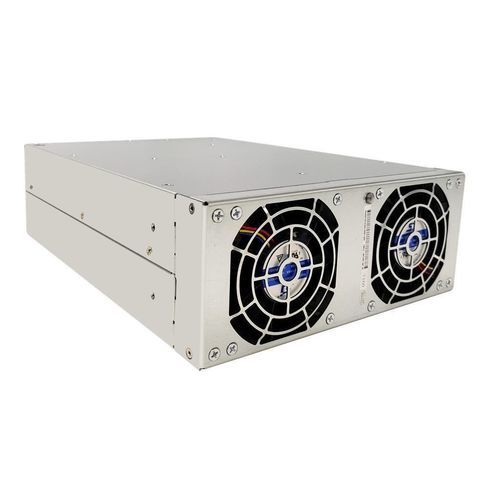

Power Modul / BiDi ACDC TPS-BM159000UHIRT

Produktbeschreibung
Das TPS-BM159000UHIRT ist ein Hochleistungs-Powermodul, das zusammen mit dem TPS-BM159000UHIT zur Familie der dreiphasigen AC-DC-bidirektionalen Module gehört. Es verwendet eine fortschrittliche dreiphasige Technologie ohne Neutralleiter, um Neutralleiterstromprobleme in Stromversorgungssystemen zu eliminieren. Durch die ausgereifte Soft-Switching-Technologie gewährleistet es eine zuverlässige und effiziente bidirektionale Energiewandlung und ist ideal für Zellenformierungstests, bidirektionale Leistungstests und energie-rückgewinnende Alterungsgeräte geeignet.

Als hocheffizientes Powermodul (92%/91,5%) erreicht es einen Spitzenwirkungsgrad von 92% (AC zu DC @480VAC) und 91,5% (DC zu AC @480VAC), was den Energieverbrauch erheblich reduziert. Es bietet einen hohen Leistungsfaktor (PF >0,99 @480VAC Volllast) und eine niedrige Eingangs-Stromverzerrung (THDi <5% @480VAC Volllast) für eine ausgezeichnete Netzkompatibilität.

Dieses bidirektionale 9000W/7200W-Modul liefert eine Nennleistung von 9000W (AC zu DC) und 7200W (DC zu AC). Es arbeitet mit einem AC-Eingangsbereich von 384~528VAC bei 50/60±5Hz. Als 15,5VDC-Ausgangsmodul stellt es 15,5VDC mit 580A (AC zu DC) und 480A (DC zu AC) bereit, während der AC-Eingangsstrom <15A beträgt.

Hauptmerkmale

• Bidirektionaler Energiefluss: Funktioniert als dreiphasiges AC-DC-bidirektionales Modul und unterstützt schnelle Reaktionszeiten für Testgeräte.
• Fortschrittliche Technologien: Integriert Soft-Switching-Technologie für erhöhte Zuverlässigkeit; erreicht hohen Leistungsfaktor (>0,99) und niedrigen THDi (<5%) für optimale Netzleistung.
• Hohe Effizienz: 92% (AC zu DC@480VAC) und 91,5% (DC zu AC@480VAC) Spitzenwirkungsgrad zur Minimierung von Energieverlusten.
• Robuste Anpassungsfähigkeit: Volllastbetrieb bei -10°C~45°C (Leistungsreduzierung auf 90% bei 45°C~60°C), geeignet für instabile Netze und raue Umgebungen mit umfassendem Fehlerschutz.
• Kühlung & Kommunikation: Ausgestattet mit Zwangsbelüftung und intelligenter Steuerung; R-Typ-Luftstrom (hinten Einlass, vorne Auslass, vorne: Lüfter, hinten: Anschluss) für effiziente Wärmeabfuhr. Unterstützt CAN-Kommunikation zur einfachen Überwachung.
• Kompaktes Design: Maße 218mm x 86mm x 300mm, Gewicht 6,5kg – ideal für beengte Einbausituationen.
• Zertifizierungen & Konformität: UL, CE, TUV zertifiziert und entspricht EN55032.
• Erweiterbarkeit: Modulares Design ermöglicht den Parallelbetrieb von bis zu 4 Einheiten.

Spezifikationen
Parameter | Value
Air Flow | From rear to front
Dimensions (L*W*H)(mm) | 218*86*300
Efficiency | 91.5%(DC to AC), 92%(AC to DC)
Input Current | ≤15A(AC to DC), 480A(DC to AC)
Input Power | 7200W(DC to AC)
Input Voltage | 15Vdc, 384-528Vac
Output Current | 580A(AC to DC)
Output Power | 9000W(AC to DC)
Output Voltage | 15.5Vdc, 384-528Vac
Output Voltage Accuracy | 1%(AC to DC)
Rated Input Voltage | 480Vac
Weight | ≤6.5kg

Technische Merkmale / Spezifikationen

• Bidirektionales 3-phasiges AC-DC-Modul
• Kein Neutralleiterstrom
• Wirkungsgrad: 92% (AC zu DC), 91,5% (DC zu AC)
• Leistungsfaktor: >0,99
• THDi: <5%
• Leistung: 9000W (AC zu DC), 7200W (DC zu AC)
• Ausgang: 15,5V DC, 580A (AC zu DC), 480A (DC zu AC)
• Eingang: 384-528V AC, <15A
• Kühlung: Zwangsbelüftung, R-Typ-Luftstrom
• Kommunikation: CAN
• Zertifikate: UL, CE, TUV, EN55032
• Maße: 218 x 86 x 300 mm
• Gewicht: ≤6,5 kg
• Bis zu 4 Module parallel schaltbar
