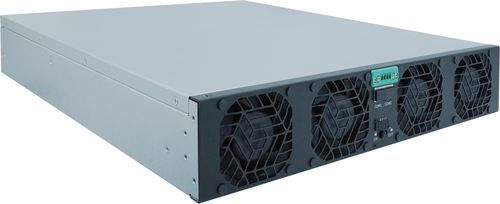

Power Modul / ACDC TPS-BM57050KTIF-S

Produktübersicht
Das bidirektionale Leistungsmodul TPS-BM57050KTIF-S ist ein leistungsstarkes dreiphasiges AC-DC-Bidirektionsmodul, das für vielseitige Energieumwandlungen entwickelt wurde. Es arbeitet ohne Neutralleiterstrom und nutzt fortschrittliche Soft-Switching-Technologie zur Erhöhung der Zuverlässigkeit und Reduzierung von Energieverlusten. Das Modul liefert bis zu 50,000 W Leistung bei hoher Effizienz (96% AC→DC, 95% DC→AC), einem hohen Leistungsfaktor (PF > 0.99) und geringer Gesamtklirrdistortion (THDi < 5%), was eine stabile und saubere Leistungsabgabe gewährleistet. Es verfügt über ein modulares Design, erzwungene Luftkühlung und integrierte CAN- und RS485-Kommunikation für Überwachung und Steuerung. Das Gerät entspricht IEC62477-1 und EN55032 und ist UL-, CE- und TUV-zertifiziert.

Hauptmerkmale

• Bidirektionales und dreiphasiges Design zur Ermöglichung der Energieumwandlung AC↔DC.
• Betrieb ohne Neutralleiterstrom für verbesserte Sicherheit und Effizienz in Drehstromsystemen.
• Fortschrittliche Soft-Switching-Technologie zur Reduzierung von Schaltverlusten und Erhöhung der Zuverlässigkeit.
• Hohe Effizienz: 96% (AC→DC) und 95% (DC→AC).
• Hervorragende elektrische Leistung: Leistungsfaktor > 0.99 und THDi < 5%.
• Hohe Leistungsfähigkeit: 50,000 W (50 kW).
• Eingang: 380/400/415 VAC (Nennwert), Betriebsbereich 342–460 VAC; Eingangsstrom ≤ 88 A (AC→DC).
• Ausgang: 570 VDC (Nennwert) und Bereich 342–460 VAC; Ausgangsstrom bis zu 87.8 A (AC→DC).
• Modulares Design für einfache Erweiterung und Wartung.
• Erzwungene Luftkühlung zur Aufrechterhaltung stabiler Betriebsbedingungen unter Last.
• Integrierte Kommunikation: CAN- und RS485-Schnittstellen.
• Kompakte Abmessungen und handhabbares Gewicht für die Installation.
• Konform mit IEC62477-1 und EN55032; zertifiziert UL, CE, TUV.

Eigenschaften / Technische Daten

• Air Flow: From front to rear
• Abmessungen (L × W × H): 435 × 86 × 600 mm
• Wirkungsgrad: 95% (DC→AC), 96% (AC→DC)
• Eingangsstrom: ≤ 88 A (AC→DC), 87.8 A (DC→AC)
• Eingangsleistung: 50,000 W (DC→AC)
• Eingangsspannung: 342–460 VAC, 570 VDC
• Ausgangsstrom: 87.8 A (AC→DC)
• Ausgangsleistung: 50,000 W (AC→DC)
• Ausgangsspannung: 570 VDC, 342–460 VAC
• Ausgangsspannungsgenauigkeit: ±1% (AC→DC)
• Nenn-Eingangsspannung: 380 VAC, 400 VAC, 415 VAC
• Gewicht: ≤ 23 kg
• Article Number: HPM1295
• Manufacturer Code: HPM010050
• Manufacturer: TPS
