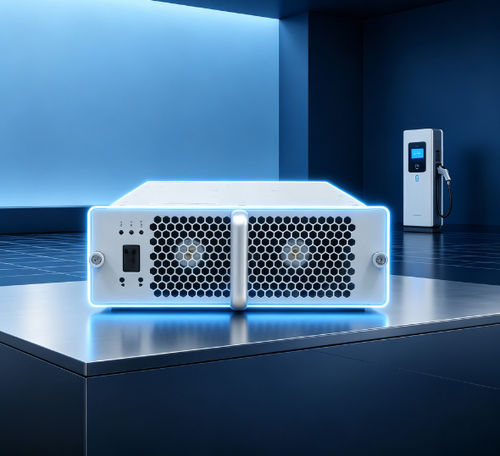

EV-Lademodul TH20F2010C8E-WT

für ElektrofahrzeugDC

Produkteinführung
TH20F2010C8E-WT ist ein AC/DC-Lademodul/Gleichrichter für EV-Ladestationen. Es unterstützt ein dreiphasiges Vierleiter-System (3P+PE), deckt weite AC‑Eingangsbereiche ab und liefert bis zu 20 kW mit einem Konstantleistungsbereich von 100–200 VDC. Die Kommunikation mit der Zentralüberwachung erfolgt über CAN-Bus zur Parameterkonfiguration, Telemetrie und Betriebssteuerung.

Produktvorteile

• Großer AC‑Eingangsbereich und integrierte Eingangs­schutzfunktionen
• Sehr großer DC‑Ausgangsregelbereich: 10–200 VDC (üblich 20–200 VDC)
• Konstanter Leistungsbereich: 100–200 VDC (20 kW konstant)
• Hohe Spitzeneffizienz (Datenblatt ≥96%) und hoher Leistungsfaktor (≥0,99)
• Niedrige Gesamtverzerrung (THD ≤5% bei >50% Last)
• Niedriger Standby‑Verbrauch <10 W und großer Betriebstemperaturbereich
• Digitale parallele Stromaufteilung (Ungleichheit ≤±5%) und Hot‑Plug‑Support
• Intelligente Lüftersteuerung zur thermischen Regelung

Schutzfunktionen

• Eingangsüberspannungs‑ und Unterspannungsschutz
• Eingangsüberstromschutz und Phasenausfall­erkennung
• Ausgangsüberspannungs­schutz und Ausgangsstrombegrenzung
• Schutz gegen Rückstrom und kurzschlussbedingte Auto‑Recovery
• Umgebungstemperaturerfassung und thermischer Schutz

Parametrische Leistung (Auszug)

• Modell: TH20F2010C8E-WT
• Wechselstromeingang: 380 VAC Nennspannung (3‑phasig, ohne Mittelleitung); Betriebsbereich ≈274–487 VAC; breite Eingangsoption bis 260–520 VAC
• Eingangsfrequenz: 50/60 ±5 Hz
• Eingangsleistungsfaktor: ≥0,99 (Volllast)
• Eingangsschutzgrenzen: Überspannung ≈490 ±10 VAC; Unterspannung ≈270 ±10 VAC
• Gleichstromausgang Nennleistung: 20 kW
• Ausgangsspannungsregelung: typ. 10–200 VDC (Parametertabellen 20–200 VDC)
• Ausgangsstrombereich: 0,5–200 A
• Konstanter Leistungsbereich: 100–200 VDC für 20 kW konstant
• Spitzeneffizienz: ≥96% (Datenblatt)
• Weichstartzeit: 3–8 s; Kurzschluss: Auto‑Recovery
• Spannungsregelung Genauigkeit: ≤±0,5%; Stromregelung: ≤±1%
• THD: ≤5% (bei >50% Last); Stromaufteilungs‑Ungleichheit ≤±5%
• Betriebstemperatur: -40 °C bis +75 °C; relative Luftfeuchte ≤95% (kein Kondensat)
• Höhe: ≤2000 m (Derating darüber)
• Kühlung: Lüfterkühlung; Standby <10 W
• Kommunikation: CAN‑Bus; Adressierung über Display und Tasten
• Abmessungen (ohne Griff): 460 × 218 × 84 mm; Gewicht ≤20 kg; MTBF ≈500.000 h

Produktion & Tests
Hergestellt in Tonhe‑Fertigung mit ISO9001 und IATF16949. Vollautomatische SMT‑Linien, automatische Montage und Alterungstests. Prüflabor mit semi‑anekoischer EMC‑Kammer sowie umfassender elektrischer und klimatischer Prüfgeräte zur Validierung von Lade­­modulen.

Zertifizierungen & Export
Referenzierte Management‑ und Produktstandards: ISO9001, IATF16949; Produktfreigaben je nach Markt (z. B. CE/TÜV). Ausfuhren in viele Länder unter Berücksichtigung lokaler Zulassungen.

Verpackung & Versand
Standardwerkverpackung; Versand per Express für Muster, Luft/See für Serien. Lieferzeiten abhängig von Menge und Individualisierung.

FAQ (Auszug)

• Kommunikationsprotokoll: CAN‑Bus (z. B. 125 kb/s, 5 V Pegel)
• Verguss (Potting): Serie unterstützt Kleberfüllung auf Anfrage
• Montage: horizontal, seitlich oder umgekehrt möglich (abhängig vom Gehäuse)
• Lieferzeiten: variabel nach Menge und Anpassung
• Garantie: Standard 12 Monate ab Wareneingang (bedingungen gelten)

Technische Daten

• Modell: TH20F2010C8E-WT
• Nennleistung Ausgang: 20 kW
• Ausgangsspannungsregelung: 10–200 VDC (20–200 VDC dokumentiert)
• Konstanter Leistungsbereich: 100–200 VDC
• Ausgangsstrom: 0,5–200 A
• Spitzeneffizienz: ≥96%
• Leistungsfaktor: ≥0,99
• THD: ≤5%
• Standby: <10 W
• Eingang AC: 380 VAC nominal (3‑phasig); ≈274–487 VAC
• Frequenz: 50/60 ±5 Hz
• Kühlung: Lüfter
• Abmessungen: 460 × 218 × 84 mm
• Gewicht: ≤20 kg
• Betriebstemperatur: -40 °C bis +75 °C
