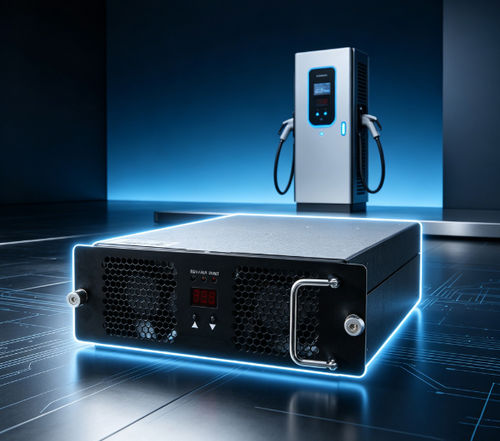

Digitales Power Modul TH20GT7550C7-WT

DCAC

Produktvorstellung
Das TH20GT7550C7-WT ist ein bidirektionales AC/DC Lade-/Entlademodul von Tonhe für V2G-Anwendungen (Vehicle-to-Grid). Das Modul verfügt über intelligente Luftkühlung (Lüfter) und unterstützt einen Dreiphasen-Vierleitereingang. Nennausgangsleistung 20 kW. Der konstante Leistungsbereich auf der DC-Seite liegt bei 500–750 VDC für Laden und Entladen. Steuerung und Parametrierung erfolgen über CAN-Bus zur übergeordneten Steuerung.

AC- & DC-Spezifikationen (Kurz)
AC-Seite
Spannungsbereich: 323 VAC–456 VAC (Dreiphasen, 4-Leiter)
Frequenz: 50/60 Hz
Überspannungsschutz: >456 VAC
Unterspannungsschutz: <323 VAC
Wirkungsgrad (AC → DC): ≥95%

DC-Seite
Nennausgangsleistung: 20 kW
Spannungsbereich: 200–750 VDC
Strombereich: 1–40 A
Konstanter Leistungsbereich: 500–750 VDC
Wirkungsgrad (DC → AC): ≥95%
Spannungsregelgenauigkeit: ≤±0,5%
THD: ≤5%
Stromregelgenauigkeit: ≤1%

Betriebsumgebung
Arbeitstemperatur: -30℃ bis 65℃
Relative Luftfeuchte: ≤95% (keine Kondensation)
Höhe: ≤2000 m (Leistungsreduktion darüber)

Produkteigenschaften

• Kühlung: Lüfterkühlung
• Standby-Leistungsaufnahme: <10 W
• Kommunikationsprotokoll: CAN (CAN-Bus)
• Adress-/Parameter-Einstellung: digitales Display und Tasten
• Abmessungen: 460 mm × 218 mm × 84 mm (T × B × H)
• Gewicht: ≤11 kg
• MTBF: 500.000 Stunden

Modell / Marke / Code

• Modell: TH20GT7550C7-WT
• Marke: Tonhe
• Produktcode: 850440

Produktion & Tests
Automatisierte Fertigung auf SMT- und Montagelinien mit Lötpastenkontrolle, Wellenlöten, Beschichtung, Aging-Tests und umfassenden QA-Prozessen. Tonhe besitzt ISO9001 und IATF16949. Prüfanlage mit halb-anechoischer EMC-Kammer, Leistungsmessern, Klimakammern und transienten Immunitätstestern. CE/TUV und weitere Zertifizierungen vorhanden.

Verpackung & Versand (Zusammenfassung)
Kleinmengen: Expressversand (FedEx, DHL, UPS). Große Sendungen: See- oder Luftfracht in Containern. Serienfertigungszeit richtet sich nach Stückzahl und kundenspezifischen Anforderungen.

Häufige technische Fragen

• Kommunikationsprotokoll: CAN, typische Baudrate 125 kb/s, CAN-Spannungspegel 5 V.
• Verguss/Potting: Die Modulserie unterstützt Verguss auf Anfrage.
• Montage: Horizontal, seitlich oder kopfüber möglich (umgekehrte Montage kann Anpassung der Frontplatte erfordern).
• Lieferzeit: Muster ggf. vorrätig; Serienlieferzeit abhängig von Menge (z. B. ~35 Tage für große/kundenspezifische Aufträge).
• Zahlungsbedingungen: Standard-Werksbedingungen, verhandelbar bei langfristiger Kooperation.
• Garantie: 12 Monate ab Warenerhalt.

Charakteristika / technische Daten

• Modell: TH20GT7550C7-WT
• Marke: Tonhe
• Nennausgangsleistung: 20 kW
• AC-Eingang: 323 VAC–456 VAC, 50/60 Hz (Dreiphasen, 4-Leiter)
• DC-Ausgangsspannung: 200–750 VDC
• Strombereich DC: 1–40 A
• Konstanter Leistungsbereich DC: 500–750 VDC
• Wirkungsgrad: ≥95% (AC→DC, DC→AC)
• THD: ≤5%
• Spannungsregelgenauigkeit: ≤±0,5%
• Stromregelgenauigkeit: ≤1%
• Kühlung: Lüfter
• Standby: <10 W
• Kommunikation: CAN (125 kb/s, 5 V)
• Schnittstelle: Display und Tasten
• Abmessungen: 460 × 218 × 84 mm
• Gewicht: ≤11 kg
• MTBF: 500.000 h
• Betriebstemp.: -30℃ bis 65℃
• Feuchte: ≤95% (ohne Kondensation)
• Höhe: ≤2000 m (Leistungsreduzierung darüber)
