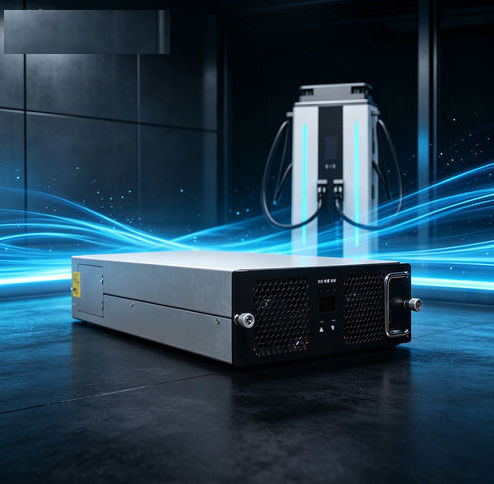

Lademodul für Elektrofahrzeug TH20GT7550C7-WT

EVDC

Produkteinführung Das TH20GT7550C7-WT Lade- und Entlademodul ist ein von Tonhe Technology entwickeltes Zwei-Wege-AC/DC-Modul für die Interaktion zwischen Elektrofahrzeugen und dem Stromnetz (V2G). Das Modul verfügt über eine intelligente Luftkühlung zur Wärmeabfuhr. Das Produkt unterstützt AC-Seite 323Vac~456Vac (Netzspannung) dreiphasiges Vierleitersystem (dreiphasig + PE) Eingang, Nennausgangsleistung 20kW, DC-Seite konstanter Leistungsbereich 500~750Vdc zum Laden und Entladen. Das Modul kommuniziert mit dem Hauptmonitor über den CAN-Bus, um die Einstellung der Modulparameter und den Arbeitszustand des Moduls zu kontrollieren. Technischer Überblick (AC / DC) AC-Seite: Spannungsbereich: 323VAC~456VAC AC-Seite: Frequenzbereich: 50/60Hz AC-Seite: Überspannungsschutz: >456VAC AC-Seite: Unterspannungsschutz: <323VAC AC-Seite: Wirkungsgrad (vorwärts, AC→DC): ≥95% DC-Seite: Nennausgangsleistung: 20KW DC-Seite: Spannungsbereich: 200-750VDC DC-Seite: Strombereich: 1-40A DC-Seite: Konstante Leistung Bereich: 500-750VDC DC-Seite: Wirkungsgrad (Umgekehrt, DC→AC): ≥95% DC-Seite: Spannungsregelung Genauigkeit: ≤±0,5% DC-Seite: KLIRRFAKTOR: ≤5% DC-Seite: Stromregelung Genauigkeit: ≤1% Betriebsumgebung: Betriebstemperatur: -30℃ bis 65℃ Betriebsumgebung: Relative Luftfeuchtigkeit: ≤95% (keine Kondensation) Betriebsumgebung: Höhe: ≤2000m (Leistungsminderung über 2000m) Produktmerkmale

• Kühlungsmethode: Lüfterkühlung (intelligente Luftkühlung)
• Standby-Stromverbrauch: <10W
• Kommunikationsprotokoll: CAN (CAN-Bus-Kommunikation für Parametereinstellung und Steuerung)
• Adresseinstellung: Digitale Bildschirmanzeige und Tastenbedienung
• Kompakte Abmessungen: 460mm × 218mm × 84mm (T × B × H)
• Leichtes Gewicht: ≤11 kg
• Hohe Zuverlässigkeit: MTBF 500.000 Stunden

Herstellungs- und Testmöglichkeiten Automatisierte Produktion von intelligenten EV-Lademodulen mit kompletten SMT-Montagelinien, automatischem Lotpastendruck und -inspektion, Wellenlöten, Schutzsprühanlage und Alterungsprüfungsanlage. Die jährliche Produktionskapazität für Lademodule übersteigt 500.000 Einheiten. Das Unternehmen verfügt über die Zertifizierungen ISO9001 und IATF16949 für das Qualitätsmanagement. Das Testzentrum verfügt über erstklassige EMV- und Transienten-Immunitätseinrichtungen und Geräte für umfassende Lademodulprüfungen. FAQ (ausgewählt)

• Q: Was ist das Kommunikationsprotokoll des Moduls? A: CAN; CAN-Baudrate 125 kb/s; CAN-Spannungspegel 5 V.
• Q: Unterstützen die Module die Klebstoffbefüllung? A: Ja, alle Module der Serie unterstützen die Klebebefüllung.
• Q: Welche Installationsmethoden werden unterstützt? A: Das Lademodul kann horizontal, auf der Seite stehend oder auf dem Kopf stehend installiert werden.
• Q: Wie erfolgt der Versand? A: Bei kleinen Bestellungen können die Waren per Expresskurier (FedEx, DHL, UPS) verschickt werden. Für große Sendungen erfolgt der Transport per See- oder Luftfracht in Containern.
• Q: Wie sind die typischen Lieferzeiten? A: Für kleine Bestellungen/Muster: Muster auf Lager; für Produktionsaufträge in der Regel ca. 7 Tage für Losgrößen von mindestens 10 Stück; größere oder kundenspezifische Bestellungen können ca. 35 Tage benötigen, um die Produktion zu koordinieren.
• Q: Wie lauten die Zahlungsbedingungen? A: Die Standardbedingungen sind 100% T/T im Voraus; verhandelbare Optionen für eine etablierte Zusammenarbeit sind 50% Vorauszahlung / 50% vor der Lieferung oder 30% Vorauszahlung / 70%, wenn die Waren fertig sind.
• Q: Sind Anpassungsdienste verfügbar? A: OEM- und ODM-Lösungen sind verfügbar, einschließlich kundenspezifischer Namensschilder (Firmenname, Logo, Modellnummer), Farbe und Form nach Kundenwunsch.
• Q: Was ist die Garantie? A: Die Standardgarantie beträgt 12 Monate ab Erhalt der Lieferung.
• Q: Kundendienst? A: Der Kundendienst kann je nach Vertrag und Bedingungen online oder vor Ort erbracht werden; ein 24-Stunden-Reaktionsschema wird für die Serviceunterstützung angeboten.
• Q: Zertifizierungen und Märkte? A: Das Unternehmen ist nach ISO9001 und IATF16949 zertifiziert; die Produkte verfügen über CE-, TÜV- und andere Zertifizierungen und wurden bereits in mehrere Länder exportiert.

Caractéristiques / spécifications techniques

• Modell: TH20GT7550C7-WT
• Marke: Tonhe
• Code / Artikel: 850440
• AC Spannungsbereich: 323VAC ~ 456VAC
• AC Frequenz: 50/60Hz
• AC Überspannungsschutz: >456VAC
• AC Unterspannungsschutz: <323VAC
• AC→DC Wirkungsgrad: ≥95%
• DC Nennausgangsleistung: 20 kW
• DC Spannungsbereich: 200-750 VDC
• DC Strombereich: 1-40 A
• DC Konstantleistungsbereich: 500-750 VDC
• DC→AC Wirkungsgrad: ≥95%
• Genauigkeit der Spannungsregelung: ≤±0.5%
• THD: ≤5%
• Stromregelungsgenauigkeit: ≤1%
• Betriebstemperatur: -30℃ bis 65℃
• Relative Luftfeuchtigkeit: ≤95% (keine Kondensation)
• Höhe: ≤2000 m (Derating über 2000 m)
• Kühlmethode: Lüfterkühlung (intelligente Luftkühlung)
• Standby-Stromverbrauch: <10 W
• Kommunikationsprotokoll: CAN (125 kb/s, 5 V Pegel)
• Adresseinstellung & Anzeige: Digitaler Bildschirm und Tastenbedienung
• Abmessungen (T×B×H): 460 mm × 218 mm × 84 mm
• Gewicht: ≤11 kg
• MTBF: 500.000 Stunden
