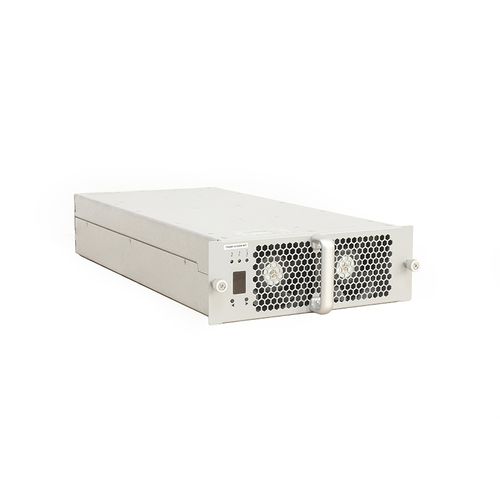

Power Modul / SiC TH20F1210C8E-WT

ACDC

Product Introduction
Das TH20F1210C8E-WT ist ein 20-kW-AC/DC-Lademodul für EV-Ladesäulen. Es unterstützt einen weiten Dreiphaseneingang (drei Phasen + PE) 260–520 VAC und liefert eine Nenn-DC-Ausgangsleistung von 20 kW mit Konstantleistungsregelung im Bereich 100–120 V DC. Das Modul verwendet eine intelligente Luftkühlung und kommuniziert per CAN-Bus mit der Hauptsteuerung zur Parametrierung und Betriebssteuerung.

Product Advantages

• weiter AC-Eingangsbereich: 260–520 VAC
• breite DC-Ausgangsregelung: 20–120 V DC
• KONSTANTleistung: 20 kW bei 100–120 V DC
• hohe Effizienz (Spitzenwerte dokumentiert ≥94% / parametertabelle ≥96%)
• hoher Leistungsfaktor: ≥0,99 bei Volllast
• geringe Oberschwingungen: ≤5% über halber Last
• niedriger Standby-Verbrauch: <10 W
• Betriebstemperaturbereich: -40 °C bis +75 °C
• Digitales Parallelverfahren für Stromteilungsungleichheit <±5%
• intelligente Lüftersteuerung basierend auf Temperatur, Ausgangsspannung und Strom
• Hot-Plug-fähig für schnelle Installation
• umfassende Schutzfunktionen: Eingangs-OVP/UVP/OCP/Phasenausfall; Ausgangs-OVP/Strombegrenzung/Rückstromschutz; Umgebungstemperaturüberwachung; Kurzschluss-Selbstrückstellung

Parametric Performance (selected key parameters)
Modell: TH20F1210C8E-WT

AC-Eingang: Nennspannung 380 VAC (Dreiphasig), Betriebsbereich 274–487 VAC; Eingangsfrequenz 50/60 ±5 Hz; Leistungsfaktor ≥0,99; Eingangs-Überspannungsschutz ≈490±10 VAC; Eingangs-Unterspannungsschutz ≈270±10 VAC.

DC-Ausgang: Nennleistung 20 kW; Ausgangsspannungsbereich 20–120 V DC; Ausgangsstrombereich 0,5–200 A; konstante 20 kW bei 100–120 V DC; gemeldete Spitzeneffizienz ≥94% / ≥96%; Soft-Start 3–8 s; Kurzschluss-Selbstrücksetzung; Spannungsregeltoleranz ≤±0,5%; Stromregeltoleranz ≤±1%; THD ≤5%; Stromverteilungsungleichheit ≤±5%.

Operating environment
Betriebstemperatur: -40 °C bis +75 °C; relative Luftfeuchte ≤95% ohne Kondensation; Höhe ≤2000 m (Leistungsbegrenzung oberhalb 2000 m).

Product features
Kühlung: intelligente Lüfterkühlung; Standby-Verbrauch <10 W; Kommunikation: CAN-Bus mit Hauptmonitor; Adressierung/UI: digitales Display mit Tasten; Hot-Plug-Unterstützung; Abmessungen (ohne Griff): 460 × 218 × 84 mm; Gewicht ≤20 kg; MTBF ≈500.000 Stunden.

Technical specifications

• Modell: TH20F1210C8E-WT
• Nenn-DC-Ausgangsleistung: 20 kW
• DC-Ausgangsspannungsbereich: 20–120 V DC
• DC-Ausgangsstrombereich: 0,5–200 A
• Konstante Leistung: 20 kW bei 100–120 V DC
• AC-Eingangs-Nennspannung: 380 VAC (Dreiphasig); Betrieb 274–487 VAC (unterstützt 260–520 VAC)
• Eingangsfrequenz: 50/60 ±5 Hz
• Leistungsfaktor (Volllast): ≥0,99
• THD (über halber Last): ≤5%
• Effizienz: Spitzenwerte ≥94% / parametertabelle ≥96%
• Standby-Verbrauch: <10 W
• Soft-Start: 3–8 s
• Schutzfunktionen: OVP/UVP/OCP/Phasenausfall Eingangsseitig; OVP/Strombegrenzung/Rückstromschutz Ausgangsseitig; Umgebungstemperaturüberwachung; Kurzschluss-Selbstrückstellung
• Kühlung: Lüfter (intelligente Steuerung)
• Kommunikation: CAN-Bus
• Adressierung/UI: digitales Display mit Tasten
• Abmessungen (ohne Griff): 460 × 218 × 84 mm
• Gewicht: ≤20 kg
• Betriebstemperatur: -40 °C bis +75 °C
• Feuchte: ≤95% ohne Kondensation
• Höhe: ≤2000 m (derating oberhalb)
• MTBF: 500.000 Stunden
