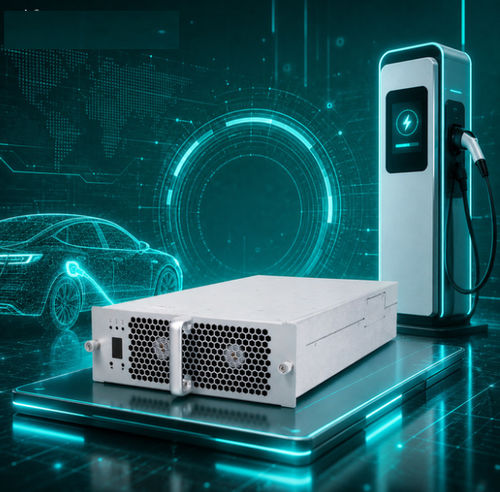

Lademodul für Elektrofahrzeug TH20F10025C7E-WT

DC

Produktvorstellung
Das TH20F10025C7E-WT ist ein 20-kW-AC/DC-Schnelllade-Netzteilmodul für Ladestationen von Elektrofahrzeugen. Es liefert konstante Leistung über einen sehr weiten Ausgangsbereich, besitzt hohe Leistungsdichte und eine intelligente luftgekühlte Wärmemanagementlösung. Das Modul unterstützt ein dreiphasiges Vierleiter-AC-Eingangsspektrum (274–487 Vac) und bietet eine Nennausgangsleistung von 20 kW mit einem konstanten Leistungsbereich von 300 bis 1000 V DC. Die Kommunikation mit der Hauptsteuerung erfolgt über CAN-Bus zur Parameterkonfiguration und Betriebssteuerung.

Produktvorteile

• Weiter Bereich konstanter Leistung: 300–1000 V DC
• Extrem geringer Stromverbrauch im Standby: <10 W
• Niedrige Gesamtklirrfaktor (THD): ≤5%
• Breiter Betriebstemperaturbereich: -40℃ bis +75℃
• Hohe Wirkungsgradspitze: ≥96%

Parametrische Leistung / Kerndaten
Model No.: TH20F10025C7E-WT
AC-Eingang - Spannung: Nenn 380 Vac, dreiphasig (Betriebsbereich 274–487 Vac)
AC-Eingang - Frequenz: 50±5 Hz
AC-Eingang - Leistungsfaktor: ≥0.99
AC-Eingang - Überspannungsschutz: 490±10 Vac
AC-Eingang - Unterspannungsschutz: 270±10 Vac
DC-Ausgang - Nennausgangsleistung: 20 kW
DC-Ausgang - Spannungsbereich: 50–1000 V DC
DC-Ausgang - Strombereich: 0.5–67 A
DC-Ausgang - Konstanter Leistungsbereich: 300–1000 V DC (konstant 20 kW)
DC-Ausgang - Spitzenwirkungsgrad: ≥96%
DC-Ausgang - Soft-Start-Zeit: 3–8 s
DC-Ausgang - Kurzschlussschutz: Selbst-Rollback-Schutz
DC-Ausgang - Spannungsregelgenauigkeit: ≤±0.5%
DC-Ausgang - THD: ≤5%
DC-Ausgang - Stromregelgenauigkeit: ≤±1%
DC-Ausgang - Ungleichgewicht Stromteilung: ≤±5%
Betriebsumgebung - Betriebstemperatur: -40℃ bis +75℃
Betriebsumgebung - Relative Luftfeuchtigkeit: ≤95% (keine Kondensation)
Betriebsumgebung - Höhe: ≤2000 m (Leistungsbegrenzung über 2000 m)

Funktionen / Zusätzliche Informationen

• Kühlmethode: Lüfterkühlung
• Standby-Leistungsaufnahme: <10 W
• Kommunikationsprotokoll: CAN (Baudrate 125 kbs, Pegel 5 V)
• Adressierung / Bedienoberfläche: digitale Anzeige, Tastenbedienung
• Modulabmessungen (L×B×H): 460 × 218 × 84 mm
• Gewicht: ≤13 kg
• MTBF: 500.000 Stunden
• Installation: horizontal, seitlich stehend oder umgedreht (umgedreht ggf. Frontplattenanpassung erforderlich)
• Unterstützt Vergussfüllung und OEM/ODM-Anpassung

Eigenschaften / Technische Daten

• Model No.: TH20F10025C7E-WT
• Marke: TonHe
• Nennausgangsleistung: 20 kW
• Ausgangsspannungsbereich: 50–1000 V DC
• Konstanter Leistungsbereich: 300–1000 V DC (konstant 20 kW)
• Ausgangsstrombereich: 0.5–67 A
• Spitzenwirkungsgrad: ≥96%
• Standby-Leistung: <10 W
• THD: ≤5%
• Betriebstemperatur: -40℃ bis +75℃
• Kommunikation: CAN
• Abmessungen: 460 × 218 × 84 mm
• Gewicht: ≤13 kg
• MTBF: 500.000 Stunden
