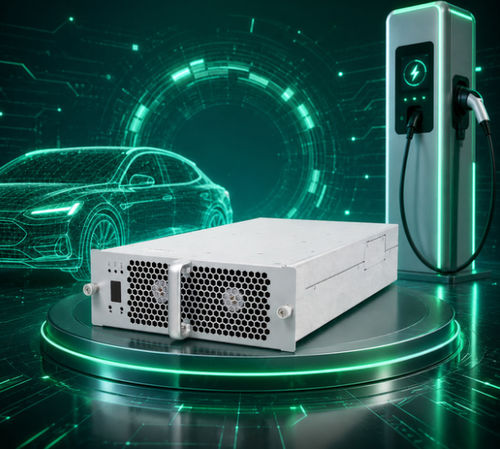

EV-Lademodul TH20F2010C8E-WT

für ElektrofahrzeugDCDC-Schnellladung

Product Brief
Das TH20F2010C8E-WT ist ein AC/DC-Ladegerätmodul/ Gleichrichter für EV-Ladestationen. Es liefert bis zu 20 kW Ausgangsleistung, unterstützt drei­phasige Vierleiter-AC-Einspeisung (Nennwert 380 VAC, Betriebsbereich 274–487 VAC) und eine DC-Ausgangsspannung 20–200 VDC. Das Modul arbeitet im Konstantleistungsbereich 100–200 VDC und kommuniziert per CAN-Bus mit der Hauptsteuerung für Parameter, Telemetrie und Zustandssteuerung.

Product Advantages

• Breiter AC-Eingang: 274–487 VAC (380 VAC Nennwert, 3‑phasig)
• Breite DC-Ausgangsregelung: 20–200 VDC; Konstantleistung 100–200 VDC
• Nennleistung: 20 kW
• Spitzenwirkungsgrad: ≥96%
• Hoher Leistungsfaktor: ≥0,99 bei Volllast
• Niedrige Oberschwingungsverzerrung: THD ≤5% (≥50% Last)
• Niedriger Standby‑Verbrauch: <10 W
• Großer Temperaturbereich: –40°C bis +75°C
• Digitale Parallelschaltung mit Stromteilungsungleichheit ≤±5%
• Intelligente Lüftersteuerung mit Temperatur‑ und Ausgangsüberwachung
• Hot‑plug‑fähig für schnelle Installation
• Umfassende Schutzfunktionen: Eingangsüber-/unterspannung, Eingang Überstrom, Phasenausfall, Ausgangsüberspannung, Strombegrenzung, Rückstromschutz, Temperaturüberwachung

Key Parameters

• Modell: TH20F2010C8E-WT
• Nennausgangsleistung: 20 kW
• Ausgangsspannungsbereich: 20–200 VDC
• Ausgangsstrombereich: 0,5–200 A
• Konstantleistungsbereich: 100–200 VDC (20 kW)
• Spitzenwirkungsgrad: ≥96%
• AC‑Eingang (Nennwert): 380 VAC, 3‑phasig; Bereich 274–487 VAC
• Eingangsfrequenz: 50/60 Hz ±5%
• Leistungsfaktor: ≥0,99
• Eingangsüberspannungsschutz: 490 ±10 VAC
• Eingangsunterspannungsschutz: 270 ±10 VAC
• Spannungsregelungsgenauigkeit: ≤±0,5%
• Stromregelungsgenauigkeit: ≤±1%
• THD: ≤5%
• Stromteilungsungleichheit: ≤±5%
• Soft‑Start Zeit: 3–8 s
• Kurzschluss: Selbstwiederherstellender Schutz
• Kommunikation: CAN‑Bus

Operating Environment & Mechanical

• Betriebstemperatur: –40°C bis +75°C
• Relative Luftfeuchte: ≤95% (kein Kondensat)
• Höhe: ≤2000 m (Leistungsbegrenzung darüber)
• Kühlung: Lüfterkühlung
• Standby‑Leistungsaufnahme: <10 W
• Abmessungen (ohne Griff): 460 × 218 × 84 mm (L × B × H)
• Gewicht: ≤20 kg
• MTBF: 500.000 Stunden

Production & Test Overview
Fertigung in ISO9001‑ und IATF16949‑zertifizierten Anlagen mit automatisierten SMT‑Linien, Wellenlöt‑ und Alterungsprüfstraßen. Prüfmittel: halbanechoischer EMC‑Kammer (3 m), Leistungsanalysatoren, Klima‑Prüfkammern und Transienten‑Immunitätstestsysteme zur Sicherstellung von Compliance und Zuverlässigkeit.

Typical Applications

• Versorgungsmodule für EV‑Ladestationen (Schnellladegeräte, modulare DC‑Charger)
• Systemintegratoren und Hersteller von Ladestationen
• Ladeinfrastrukturen für Fuhrparks und gewerbliche Ladeplätze
