Digitales Power Modul TH20F10025C7E-WT

ACDC

Produktzusammenfassung

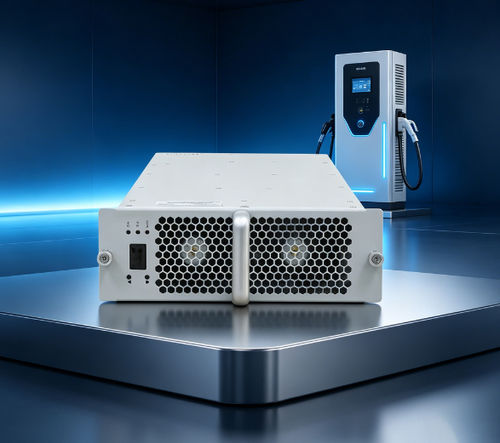

TH20F10025C7E-WT ist ein AC/DC-Lademodul, entwickelt für EV-Ladesäulen. Es liefert eine Nennausgangsleistung von 20 kW, einen sehr großen Konstantleistungsbereich (300–1000 VDC) und unterstützt dreiphasige Netzeingänge von 274 Vac bis 487 Vac. Das Modul nutzt intelligente luftgekühlte Wärmeableitung und kommuniziert über CAN-Bus mit dem Hauptcontroller zur Parametrierung und Betriebssteuerung.

Produktvorteile

• Großer Konstantleistungsbereich: 300–1000 VDC
• Extrem geringer Standby-Verbrauch: <10 W
• Niedriger THD (Gesamtklirrfaktor): ≤5%
• Großer Betriebstemperaturbereich: -40℃ bis +75℃
• Hoher Spitzenwirkungsgrad: ≥96%

Parametrische Leistungsdaten
AC-Eingang:
- Nennspannung: 380 Vac, dreiphasig (ohne Neutralleiter); Betriebsbereich 274–487 Vac
- Frequenz: 50 ±5 Hz
- Eingangsleistungsfaktor: ≥0,99
- Überspannungsschutz Eingang: 490 ±10 Vac
- Unterspannungsschutz Eingang: 270 ±10 Vac

DC-Ausgang:
- Nennausgangsleistung: 20 kW
- Ausgangsspannungsbereich: 50–1000 VDC
- Ausgangsstrombereich: 0,5–67 A
- Konstantleistungsbereich: 20 kW bei Vout 300–1000 VDC
- Spitzenwirkungsgrad: ≥96%
- Softstartzeit: 3–8 s
- Kurzschlussschutz: automatische Rückstellung/Selbstschutz
- Spannungsregelgenauigkeit: ≤±0,5%
- THD: ≤5%
- Stromregelungsgenauigkeit: ≤±1%
- Ungleichheit der Stromverteilung: ≤±5%

Betriebsumgebung
- Betriebstemperatur: -40℃ bis +75℃
- Relative Luftfeuchte: ≤95% (ohne Kondensation)
- Höhe: ≤2000 m (Leistungsabfall über 2000 m)

Produkteigenschaften
- Kühlmethode: Lüfterkühlung (intelligente Steuerung)
- Standby-Verbrauch: <10 W
- Kommunikationsprotokoll: CAN (typ. Baudrate 125 kbps, Pegel 5 V)
- Adressierung/Einstellung: digitale Anzeige und Tastenbedienung
- Moduldimensionen: 460 × 218 × 84 mm (L×B×H)
- Gewicht: ≤13 kg
- MTBF: 500.000 Stunden

Zusätzliche technische Hinweise
- Ausgangscharakteristik: konstante 20 kW im Bereich 300–1000 VDC
- Ausgangsstrom 0,5–67 A zur Unterstützung verschiedener Fahrzeuganforderungen
- Schutzfunktionen: Softstart 3–8 s, genaue Spannungs-/Stromregelung, automatische Erholung nach Kurzschluss

Produktion und Prüfkapazität
TonHe Technology verfügt über ISO9001- und IATF16949-Zertifizierungen. Die Fertigung umfasst automatische SMT-Linien, Lötpasten-Applikation und Inspektion, Wellenlöten, Schutzlackierung und Aging-/Testlinien. Die jährliche Produktionskapazität übersteigt 500.000 Ladungsmodule über mehr als 50 Fertigungsprozesse.

Prüfzentrum
Prüfanlagen umfassen ein CNAS-zertifiziertes EMC-Labor mit semi-anechoischer 3-m-Kammer, Chroma-Lasten, AC-Quellen, Yokogawa WT1800 Leistungsanalysatoren, Umweltkammern (Temperatur & Feuchte) und AXOS8-Systeme für Transienten-Immunitätstests.

Installationshinweise / FAQ

• Kommunikation: CAN; typische Baudrate 125 kbps; CAN-Pegel 5 V.
• Verguss: Die Serie unterstützt Verguss/Encapsulation.
• Installation: kann horizontal, seitlich oder umgekehrt montiert werden; umgekehrte Montage kann eine kundenspezifische Frontplatte ohne Griff erfordern.
• Anpassung: OEM/ODM möglich; Typenschild kann Firmenname, Logo und Modell enthalten; Farbe und Form anpassbar.
• Garantie: Standard 12 Monate ab Wareneingang.

Technische Spezifikationen

• Modell: TH20F10025C7E-WT
• Marke: TonHe
• Nennausgangsleistung: 20 kW
• Ausgangsspannungsbereich: 50–1000 VDC (Konstantleistung 300–1000 VDC)
• Ausgangsstrombereich: 0,5–67 A
• Spitzenwirkungsgrad: ≥96%
• Standby-Verbrauch: <10 W
• THD: ≤5%
• Betriebstemperatur: -40℃ bis +75℃
• Kühlung: Lüfterkühlung
• Kommunikation: CAN
• Abmessungen (L×B×H): 460 × 218 × 84 mm
• Gewicht: ≤13 kg
• MTBF: 500.000 Stunden
