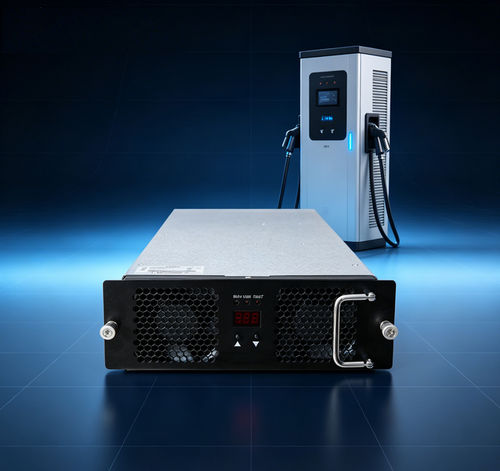

Power Modul / SiC TH20GT7550C7-WT

BiDi ACDC

Produktkurzbeschreibung
Das TH20GT7550C7-WT ist ein bidirektionales AC/DC-Lade-/Entladungsmodul für Vehicle-to-Grid (V2G)-Anwendungen. Es liefert eine Nennausgangsleistung von 20 kW, unterstützt konstante Leistung auf der DC-Seite im Bereich 500–750 VDC und nimmt einen Drehstrom-Vierleiter-Eingang (Dreiphasig + PE) entgegen. Das Modul verwendet intelligente Zwangslüftung und kommuniziert über CAN-Bus mit der Hauptsteuerung für Parametereinstellungen und Betriebssteuerung.

Übersicht
Zur Integration in kommerzielle EV-Ladegeräte und V2G-Ladestationen konzipiert, bietet das Modul hohe Effizienz in AC→DC- und DC→AC-Betriebsarten, präzise Spannungs- und Stromregelung, digitale Adressvergabe mit lokalem Display und Tastenbedienung sowie niedrigen Leerlaufverbrauch passend für netzinteraktive Systeme.

AC-Seite
Spannungsbereich: 323 VAC – 456 VAC
Frequenz: 50/60 Hz
Überspannungsschutz: >456 VAC
Unterspannungsschutz: <323 VAC
AC→DC Effizienz: ≥95%

DC-Seite
Nennausgangsleistung: 20 kW
Betriebsspannungsbereich: 200–750 VDC
Strombereich: 1–40 A
Konstantleistungsbereich: 500–750 VDC
DC→AC Effizienz: ≥95%
Spannungsregelgenauigkeit: ≤±0.5%
THD: ≤5%
Stromregelgenauigkeit: ≤1%

Betriebsumgebung
Betriebstemperatur: -30 °C bis 65 °C
Relative Luftfeuchtigkeit: ≤95% (keine Kondensation)
Höhe: ≤2000 m (Leistungsreduktion über 2000 m)

Produkteigenschaften

• Kühlung: Lüfterkühlung (Zwangsluft)
• Leistungsaufnahme im Standby: <10 W
• Kommunikation: CAN-Bus (typische Baudrate 125 kbps; CAN-Pegel 5 V)
• Adressierung/Anzeige: digitales Display mit Tastenbedienung
• Abmessungen (T×B×H): 460 mm × 218 mm × 84 mm
• Gewicht: ≤11 kg
• MTBF: 500.000 Stunden
• Verguss (Potting) auf Anfrage verfügbar

Produktion & Test
Hergestellt auf automatisierten SMT-Linien mit Endmontage, Debugging und Aging-Verifikation. Die Anlagen des Lieferanten umfassen EMC- und Transient-Immunitätslabore sowie Leistungsteststände zur Validierung der Module gemäß Industriestandards.

Ausgewählte FAQ

• Kommunikationsprotokoll: CAN (typische Baudrate 125 kbps; CAN-Pegel 5 V).
• Verguss: Module können auf Anfrage mit Potting/Encapsulation geliefert werden.
• Einbaulage: Kann horizontal, vertikal oder umgekehrt montiert werden; bei nicht standardmäßiger Montage oder Änderungen an der Frontplatte Lieferantenkontakt für kundenspezifische Lösungen.
• Garantie: Standardgarantie 12 Monate ab Warenerhalt.

Technische Daten

• Modell: TH20GT7550C7-WT
• Marke: Tonhe
• HS-Code: 850440
• AC-Spannungsbereich: 323 VAC – 456 VAC
• AC-Frequenz: 50/60 Hz
• Überspannungsschutz: >456 VAC
• Unterspannungsschutz: <323 VAC
• AC→DC Effizienz: ≥95%
• DC Nennleistung: 20 kW
• DC Spannungsbereich: 200–750 VDC
• DC Strombereich: 1–40 A
• DC Konstantleistungsbereich: 500–750 VDC
• DC→AC Effizienz: ≥95%
• Spannungsregelgenauigkeit: ≤±0.5%
• THD: ≤5%
• Stromregelgenauigkeit: ≤1%
• Betriebstemperatur: -30 °C bis 65 °C
• Relative Luftfeuchtigkeit: ≤95% (keine Kondensation)
• Höhe: ≤2000 m (Leistungsreduktion über 2000 m)
• Kühlung: Lüfterkühlung
• Standby-Leistung: <10 W
• Kommunikation: CAN-Bus
• Anzeige/Einstellung: digitales Display und Tasten
• Abmessungen (T×B×H): 460 mm × 218 mm × 84 mm
• Gewicht: ≤11 kg
• MTBF: 500.000 Stunden
