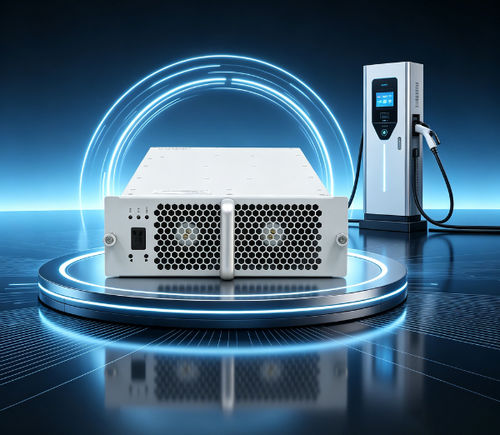

Lademodul für Elektrofahrzeug TH20T10025C7E-WT

EVDC

ProduktbeschreibungTH20T10025C7E-WT ist ein Lademodul mit hohem Wirkungsgrad und hoher Leistungsdichte, das von Tonhe Technology für mobile Batterieschränke entwickelt wurde. Das Produkt unterstützt den AC- und DC-Dual-Input-Modus und kombiniert das Laden der Batterie über das Netz mit der Fahrzeugladung über die Batterie. Es erfüllt die Größenanforderungen des State Grid Drei-Modul-Einheitsformats.

Produktübersicht

• AC- und DC-Dual-Eingangsmodus
• Für mobile Batterieschränke konzipiert
• Hohe Effizienz und hohe Leistungsdichte; Formfaktor gemäß State Grid (drei einheitliche Module)

Technische DatenModell: TH20T10025C7E-WT
AC-Eingang - Eingangsspannung: Nennspannung 380VAC, dreiphasig ohne Neutralleiter, Betriebsbereich 274–487VAC
AC-Eingang - Eingangsfrequenz: 50/60 ±5Hz
AC-Eingang - Leistungsfaktor: ≥0,99
AC-Eingang - Überspannungsschutz: 490 ±10VAC
AC-Eingang - Unterspannungsschutz: 270 ±10VAC
DC-Ausgang - Nennausgangsleistung: 20kW
DC-Ausgang - Ausgangsspannungsbereich: 50–1000VDC
DC-Ausgang - Ausgangsstrombereich: 0,5–67A
DC-Ausgang - Konstantleistungsbereich: 300–1000VDC konstante 20kW-Ausgabe

AusgabefunktionenSpitzeneffizienz: ≥96%
Weicher Start: 3–8 s
Kurzschlussschutz: selbstheilender Schutz
Spannungsregulierungsgenauigkeit: ≤ ±0,5%
THD: ≤5%
Stromregulierungsgenauigkeit: ≤ ±1%
Ungleichgewicht in der Stromaufteilung: ≤ ±5%

BetriebsumgebungBetriebstemperatur: -40℃ bis +75℃
Relative Luftfeuchtigkeit: ≤95% (keine Kondensation)
Höhe: ≤2000 m (Leistungsanpassung über 2000 m)

ProdukteigenschaftenKühlung: Lüfterkühlung
Standby-Leistungsaufnahme: <10 W
Kommunikationsprotokoll: CAN (Baudrate 125 kbps, physikalisches Pegel 5 V)
Adresseneinstellung: digitale Anzeige und Tastenbedienung
Modulabmessung (ohne Griff): 460 × 218 × 84 mm (L × B × H)
Gewicht: ≤13 kg
MTBF: 500.000 Stunden

Fertigung & PrüfungAutomatisierte Produktionslinien und vollständiger Fertigungs-/Testprozess für Smart-EV-Lademodule. Entwicklung und Fertigung mit SMT, automatischer Lotpastendruck, Wellenlöten, Verguss und Alterungstests. EMC-Labor und Prüfeinrichtungen vorhanden, einschließlich semi-anechoischer Kammer und Hochleistungs-Leistungsanalysatoren für Ladertests.

GarantieStandardgarantie: 12 Monate ab Erhalt der Lieferung.

Charakteristiken / Technische Spezifikationen

• Modell: TH20T10025C7E-WT
• Marke: Tonhe
• Produktcode: 8504409999
• Nennleistung: 20 kW
• Ausgangsspannungsbereich: 50–1000 VDC
• Ausgangsstrombereich: 0,5–67 A
• Spitzeneffizienz: ≥96%
• Eingangsspannung (AC): 380 VAC Nennwert, dreiphasig, Bereich 274–487 VAC
• Eingangsfrequenz: 50/60 ±5 Hz
• Eingangsleistungsfaktor: ≥0,99
• Spannungsregulierungsgenauigkeit: ≤ ±0,5%
• Stromregulierungsgenauigkeit: ≤ ±1%
• THD: ≤5%
• Kühlung: Lüfterkühlung
• Standby-Verbrauch: < 10 W
• Abmessungen (L×B×H): 460 × 218 × 84 mm (ohne Griff)
• Gewicht: ≤13 kg
• MTBF: 500.000 Stunden
• Betriebstemperatur: -40℃ bis +75℃
• Relative Luftfeuchte: ≤95% (keine Kondensation)
• Höhe: ≤2000 m (Leistungsanpassung über 2000 m)
• Kommunikation: CAN (125 kbps, 5 V)
