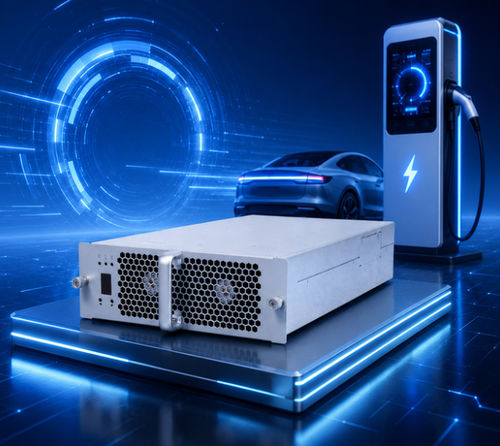

Power Modul / SiC TH20F10025C7E-WT

ACDC

Produktvorstellung
Das TH20F10025C7E-WT ist ein AC/DC-Lademodul für Ladestationen von Elektrofahrzeugen (EV). Es liefert eine Nennausgangsleistung von 20 kW mit einem breiten Bereich konstanter Leistung und einem sehr weiten Spannungsbereich und unterstützt einen dreiphasigen AC-Eingang von 274Vac–487Vac. Das Modul verfügt über intelligente Lüfterkühlung und CAN-Kommunikation zur Parameterkonfiguration und Zustandssteuerung durch die Hauptsteuerung.

Produktvorteile

• Breiter konstanter Ausgangsleistungsbereich: 300–1000 VDC
• Ultra-niedriger Standby-Verbrauch: <10 W
• Niedrige Gesamtklirrfaktor (THD): ≤5%
• Weiter Betriebstemperaturbereich: -40℃ bis +75℃
• Hoher Wirkungsgrad: Spitzenwirkungsgrad ≥96%

Parametrische Leistung (Schlüsselelemente)
AC-Eingang - Eingangsspannung: Nennspannung 380Vac, dreiphasig (ohne Neutralleiter), Betriebsbereich 274–487Vac
AC-Eingang - Eingangsfrequenz: 50±5Hz
AC-Eingang - Leistungsfaktor: ≥0.99
AC-Eingang - Überspannungsschutz: 490±10Vac
AC-Eingang - Unterspannungsschutz: 270±10Vac

DC-Ausgang - Nennleistung: 20 kW
DC-Ausgang - Ausgangsspannungsbereich: 50–1000 Vdc
DC-Ausgang - Ausgangsstrombereich: 0.5–67 A
DC-Ausgang - Konstanter Leistungsbereich: Bei Ausgangsspannung 300–1000 Vdc wird konstant 20 kW ausgegeben
DC-Ausgang - Spitzenwirkungsgrad: ≥96%
DC-Ausgang - Soft-Start-Zeit: 3–8 s
DC-Ausgang - Kurzschlussschutz: Selbst-Rollback-Schutz
DC-Ausgang - Spannungsregelungsgenauigkeit: ≤±0.5%
DC-Ausgang - THD: ≤5%
DC-Ausgang - Stromregelungsgenauigkeit: ≤±1%
DC-Ausgang - Ungenauigkeit Stromaufteilung: ≤±5%

Produkteigenschaften

• Kühlmethode: Lüfterkühlung
• Standby-Leistungsverbrauch: <10 W
• Kommunikationsprotokoll: CAN
• Adressierung: Digitale Anzeige und Tastenbedienung
• Modulmaße: 460 × 218 × 84 mm (L × B × H)
• Gewicht: ≤13 kg
• MTBF: 500.000 Stunden

Produktionszentrum
TonHe Technology besitzt ISO9001- und IATF16949-Zertifizierungen. Die Fertigung umfasst vollautomatische SMT-Linien, automatische Lotpastendruck- und Inspektionssysteme, Wellenlötmontage, automatische Beschichtungs- und Alterungslinien und unterstützt hohe Jahreskapazitäten sowie automobilgerechte Prozesse.

Prüfzentrum
Ausgestattet mit einer halb-anechoischen EMC-Kammer (3 m) und umfassenden Prüfinstrumenten für abgestrahlte Emissionen, Immunität sowie Leistungs-/Ladetests, inklusive Chroma Lasten und AC-Quellen, hochleistungsfähigen Leistungsanalysatoren, Klimakammern und transienten Immunitätsprüfsystemen.

Verpackung & Versand
Verpackung gemäß Produktunterlagen. Kleine Bestellungen per Express, große Sendungen per See- oder Luftfracht (Container) möglich.

FAQ (produktbezogen)

• Kommunikationsprotokoll: CAN, CAN-Baudrate 125 kbps, CAN-Spannungspegel 5 V.
• Verguss: Alle Modulserien unterstützen Verguss/Harzfüllung.
• Montagearten: Horizontal, seitlich stehend oder umgekehrt montierbar; bei umgekehrter Montage kann ein Frontpanel ohne Griff erforderlich sein.
• Lieferzeit: Muster oft auf Lager; Produktionszeit abhängig von Menge und Anpassung.
• Kundenspezifische Dienste: OEM und ODM verfügbar (Typenschild, Logo, Modellnummer, Farbe und Form anpassbar).
• Garantie: Standardgarantie 12 Monate ab Warenerhalt.
• After-Sales-Service: Online- und Vor-Ort-Service je nach Vertrag und Bedingungen.
• Zertifizierungen: ISO9001, IATF16949, CE/TÜV referenziert.

Technische Daten / Spezifikationen

• Modell: TH20F10025C7E-WT
• Marke: TonHe
• AC-Eingangsspannung: 274–487Vac (Nennwert 380Vac dreiphasig)
• AC-Eingangsfrequenz: 50±5Hz
• Eingangsleistungsfaktor: ≥0.99
• DC Nennausgangsleistung: 20 kW
• Ausgangsspannungsbereich: 50–1000 Vdc
• Ausgangsstrombereich: 0.5–67 A
• Konstanter Leistungsbereich: 300–1000 Vdc bei konstanter 20 kW Leistung
• Spitzenwirkungsgrad: ≥96%
• Standby-Leistung: <10 W
• THD: ≤5%
• Spannungsregelungsgenauigkeit: ≤±0.5%
• Stromregelungsgenauigkeit: ≤±1%
• Ungenauigkeit Stromaufteilung: ≤±5%
• Kühlung: Lüfterkühlung
• Kommunikation: CAN
• Abmessungen (L×B×H): 460 × 218 × 84 mm
• Gewicht: ≤13 kg
• Betriebstemperatur: -40℃ bis +75℃
• Relative Luftfeuchtigkeit: ≤95% (ohne Kondensation)
• Höhe: ≤2000 m (Leistungsabfall über 2000 m)
• MTBF: 500.000 Stunden
