Power Modul / SiC TH20F2010C8E-WT

DCDC

Produktvorstellung

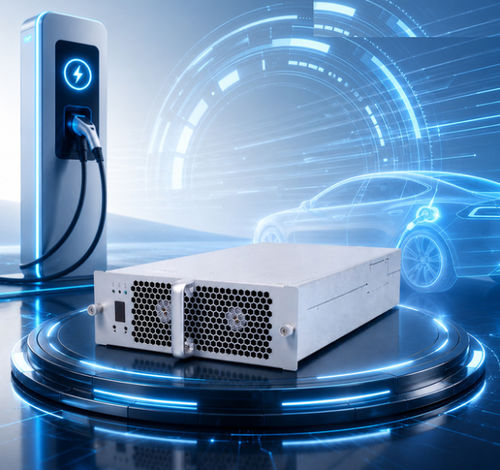

Der TH20F2010C8E-WT ist ein AC/DC-Modul mit hoher Effizienz und hoher Leistungsdichte, entwickelt von Tonhe für EV-Ladestationen. Es handelt sich um ein dreiphasiges Vierleiter-System (Dreiphasig + PE), unterstützt einen Eingangsbereich von 274–487 VAC und erreicht eine maximale Leistung von 20 kW (konstanter Leistungsbereich 100–200 VDC). Das Lademodul kommuniziert über CAN-Bus mit der Hauptüberwachung zur Parameterkonfiguration, Erfassung von Betriebsdaten und Steuerung des Betriebszustands.

Produktvorteile

• Weiter Eingangs-Spannungsbereich (AC): 260~520 Vac
• Sehr großer Ausgangsregelbereich (DC): 10~200 Vdc
• Konstanter Leistungsbereich: 100–200 Vdc
• Hohe Effizienz: Spitzenwert ≥ 94 %
• Hoher Leistungsfaktor: Volllast ≥ 0,99
• Niedriger Oberschwingungsanteil: ab halber Last ≤ 5 %
• Niedriger Standby-Verbrauch: <10 W
• Großer Betriebstemperaturbereich: -30 ~ +75 ℃
• Digitale Flow-Technologie: Parallelausgleichabweichung < ±5 %
• Intelligente Lüftersteuerung: Gerätetemperatur, Ausgangsspannung und -strom überwacht für intelligente Lüfterdrehzahlregelung
• Schnelle Steckinstallation: Hot‑Plug-Unterstützung
• Umfassende Schutzfunktionen

Schutzfunktionen

• Eingang: Überspannungsschutz, Unterspannungsschutz, Eingang-Überstromschutz, Phasenverlustschutz
• Ausgang: Überspannungsschutz, Strombegrenzungsschutz, Rückstromschutz
• Umgebung: Temperaturerfassung und Schutz

Parametrische Leistungsdaten
Modell-Nr.: TH20F2010C8E-WT
AC-Eingang - Eingangsspannung: Nennspannung 380VAC, dreiphasig ohne Mittelleitung, Betriebsbereich 274–487 VAC
AC-Eingang - Eingangsfrequenz: 50/60 ±5 Hz
AC-Eingang - Leistungsfaktor: ≥0,99
AC-Eingang - Überspannungsschutz Eingang: 490±10 VAC
AC-Eingang - Unterspannungsschutz Eingang: 270±10 VAC
DC-Ausgang - Nenn-Ausgangsleistung: 20 kW
DC-Ausgang - Ausgangsspannungsbereich: 20–200 VDC
DC-Ausgang - Ausgangsstrombereich: 0,5~200 A
DC-Ausgang - Konstanter Leistungsbereich: bei Ausgangsspannung 100–200 VDC konstante 20 kW Ausgabe
DC-Ausgang - Spitzenwirkungsgrad: ≥96 %
DC-Ausgang - Softstart-Zeit: 3–8 s
DC-Ausgang - Kurzschlussschutz: Self‑rollback‑Schutz
DC-Ausgang - Spannungsregeltreue: ≤±0,5 %
DC-Ausgang - THD: ≤5 %
DC-Ausgang - Stromregeltreue: ≤±1 %
DC-Ausgang - Stromverteilungsungleichgewicht: ≤±5 %
Betriebsumgebung - Arbeitstemperatur: -40℃ ~ +75℃
Betriebsumgebung - Relative Luftfeuchte: ≤95 % ohne Kondensation
Betriebsumgebung - Höhe: ≤2000 m, Leistungsabbau oberhalb 2000 m
Produkteigenschaften - Kühlmethode: Ventilator-Kühlung
Produkteigenschaften - Standby-Verbrauch: <10 W
Produkteigenschaften - Kommunikationsprotokoll: CAN (CAN-Bus für Überwachung und Steuerung)
Produkteigenschaften - Adress-Einstellung: Digitalanzeige, Tastenbedienung
Produkteigenschaften - Modulabmessung (ohne Griff): 460 × 218 × 84 mm (L × B × H)
Produkteigenschaften - Gewicht: ≤20 kg
Produkteigenschaften - MTBF: 500000 Stunden

Produktionszentrum
Hergestellt in Anlagen mit ISO9001- und IATF16949-Zertifizierungen. Die Produktion umfasst automatische SMT-Linien, Lötpastendruck und -inspektion, Wellenlöten, Schutzbeschichtung, Alterungstestlinien und über 50 Produktionsprozesse mit einer jährlichen Kapazität von über 500.000 Lade-Modulen.

Testzentrum
Ausgestattet mit einer weltklasse 3m halbanekoischen EMC-Kammer und umfassenden Testsystemen einschließlich Chroma-Last, AC-Quelle, leistungsfähigen Leistungsmessern, Klima-Kammern und transienten Immunitätstestsystemen. Prüfungen für abgestrahlte Emission, abgestrahlte Immunität, Surge, EFT, DIPs und vollständige Ladesystemtests sind möglich.

Zertifikate
Unternehmens- und Produktzertifizierungen umfassen ISO9001, IATF16949 und produktbezogene Zulassungen (CE, TUV u.a.), mit Exportreferenzen in mehrere internationale Märkte.

Packaging & Shipping
Standardverpackungsinformationen und Versandvorbereitung werden bereitgestellt; Produkte sind für den internationalen Transport verpackt.

FAQ

• Welches Kommunikationsprotokoll hat das Modul? — CAN mit CAN-Bus-Baudrate 125 kbps und CAN-Spannungspegel 5 V.
• Unterstützen die Module Verguss/Encapsulation? — Ja, alle Serien unterstützen Potting/Encapsulation.
• Welche Installationsarten sind möglich? — Das Modul kann horizontal, auf der Seite oder umgekehrt installiert werden. Bei umgekehrter Montage ist in der Regel eine Frontplatte ohne Griff erforderlich (Anpassung möglich).
• Wie lange ist die Garantie? — Standardgarantie 12 Monate ab Warenerhalt.
• Wird Kundendienst angeboten? — Online- und Vor-Ort-Service je nach Vertragsbedingungen; für Projekte kann ein 24-Stunden-Reaktionsschema angeboten werden.

technische daten / spezifikationen

• Modell: TH20F2010C8E-WT
• Bemessete Ausgangsleistung: 20 kW
• Ausgangsspannungsbereich: 20–200 VDC
• Ausgangsstrombereich: 0,5–200 A
• Konstanter Leistungsbereich: 100–200 VDC @ 20 kW
• Spitzenwirkungsgrad: ≥96 %
• Eingangsspannung (nenn): 380 VAC dreiphasig; Betriebsbereich 274–487 VAC
• Eingangsfrequenz: 50/60 ±5 Hz
• Leistungsfaktor: ≥0,99
• THD: ≤5 %
• Standby-Verbrauch: <10 W
• Betriebstemperatur: -40℃ bis +75℃
• Kühlung: Ventilator-Kühlung
• Abmessungen (ohne Griff): 460 × 218 × 84 mm (L × B × H)
• Gewicht: ≤20 kg
• Kommunikation: CAN-Bus
• MTBF: 500.000 Stunden
