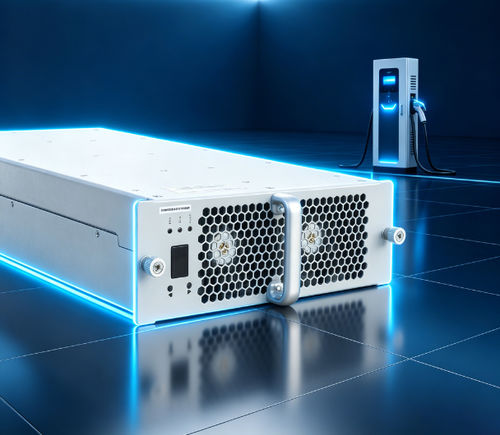

EV-Lademodul TH20T10025C7E-WT

für ElektrofahrzeugDC

Produktübersicht TH20T10025C7E-WT ist ein hocheffizientes Lademodul mit hoher Leistungsdichte, das von Tonhe Technology speziell für mobile Batterieschränke entwickelt wurde. Es unterstützt den AC- und DC-Doppeleingangsmodus und kombiniert die Batterieladung über das Stromnetz mit der Fahrzeugladung über die Batterie. Es erfüllt die Größenanforderungen der drei vereinheitlichten Module des staatlichen Stromnetzes. Hauptmerkmale

• Wechselstrom- und Gleichstrom-Doppeleingangsmodus (unterstützt Batterieladung über das Stromnetz und Fahrzeugladung über die Batterie)
• Hoher Wirkungsgrad und hohe Leistungsdichte; Spitzenwirkungsgrad ≥96%
• Entwickelt, um die Größe des State Grid-Einheitsmoduls zu erfüllen
• Lüfterkühlung; Leistungsaufnahme im Standby <10W
• Kommunikation: CAN (CAN Baudrate 125kbs; CAN Spannungspegel 5V)
• Digitale Bildschirmanzeige und Tasten für Adress-/Betriebseinstellungen

Elektrische Spezifikationen (ausgewählt) Modell: TH20T10025C7E-WT AC-Eingang: Nennspannung: 380VAC, dreiphasig ohne Mittelleitung; Betriebsbereich 274-487VAC Eingangsfrequenz: 50/60±5Hz Leistungsfaktor am Eingang: ≥0,99 Überspannungsschutz am Eingang: 490±10VAC Schutz gegen Unterspannung am Eingang: 270±10VAC DC-Ausgang: Nennausgangsleistung: 20kW Ausgangsspannungsbereich: 50~1000VDC Ausgangsstrombereich: 0.5~67A Konstante Ausgangsleistung: bei 300-1000VDC, konstante 20kW Ausgangsleistung Eigenschaften des Ausgangs: Spitzenwirkungsgrad: ≥96% Sanftanlaufzeit: 3~8 s Kurzschlussschutz: Self-Rollback-Schutz Genauigkeit der Spannungsregelung: ≤±0,5% KLIRRFAKTOR: ≤5% Stromregelungsgenauigkeit: ≤±1% Ungleichgewicht der Stromverteilung: ≤±5% Mechanisch & Zuverlässigkeit Modulabmessungen (ohne Griff): 460 × 218 × 84 mm (L × B × H); Gewicht: ≤13 kg; MTBF: 500.000 Stunden. Betriebsumgebung Betriebstemperatur: -40 °C bis +75 °C; Relative Luftfeuchtigkeit: ≤95 % (keine Kondensation); Höhenlage: ≤2000 m (Derating über 2000 m). Herstellungs- und Testmöglichkeiten Automatisierte Produktionslinien mit SMT, automatischem Lotpastendruck und -inspektion, Wellenlöten, automatischem Sprühen und Alterungserkennung; die jährliche Produktionskapazität wird mit >500.000 Lademodulen angegeben. Zu den Prüfmöglichkeiten gehören eine halbschalltote 3-m-EMV-Kammer von Weltklasse, eine elektrische Chroma-Last, eine Wechselstromquelle, ein Yokogawa WT-Leistungsanalysator, hochpräzise Multimeter, Temperatur- und Feuchtigkeitskammern, ein AXOS8-Prüfsystem für transiente Störfestigkeit und ein HAEFELY-Labor für transiente Störfestigkeit. Zusätzliche Produktinformation Das Produkt enthält Ausgangsspannungs-Strom-Kennlinien sowohl für den AC-Eingang als auch für den DC-Eingang (Kurven in der Produktdokumentation). Die Produktdokumentation enthält Bildmaterial und Produktions-/Testfotos. FAQ (ausgewählt, technisch)

• Kommunikationsprotokoll: CAN (125 kbs; 5 V-Pegel)
• Füllung mit Klebstoff: unterstützt für die Modulserie
• Unterstützte Installationsmethoden: horizontal, seitlich stehend oder auf dem Kopf stehend (für die Installation auf dem Kopf stehend kann eine Frontplatte ohne Griff erforderlich sein)
• Garantie: standardmäßig 12 Monate nach Erhalt der Lieferung

Caractéristiques / Technische Daten

• Modell: TH20T10025C7E-WT
• Brand: Tonhe
• Nennspannung Wechselstromeingang: 380 VAC (dreiphasig ohne Mittellinie); Betriebsbereich 274-487 VAC
• Eingangsfrequenz: 50/60 ±5 Hz
• Eingangsleistungsfaktor: ≥0,99
• Nennausgangsleistung Gleichstrom: 20 kW
• Ausgangsspannungsbereich: 50-1000 VDC
• Ausgangsstrombereich: 0.5-67 A
• Konstante Leistung: 20 kW für 300-1000 VDC Ausgang
• Spitzenwirkungsgrad: ≥96%
• Softstart: 3-8 s
• Kurzschlussschutz: Self-Rollback
• Spannungsregelungsgenauigkeit: ≤±0,5%
• THD: ≤5%
• Stromregelungsgenauigkeit: ≤±1%
• Stromteilungsungleichheit: ≤±5%
• Kühlung: Lüfterkühlung
• Standby-Verbrauch: <10 W
• Kommunikation: CAN
• Adresseinstellung: Digitalanzeige und Tasten
• Abmessungen (ohne Griff): 460 × 218 × 84 mm
• Gewicht: ≤13 kg
• MTBF: 500.000 Stunden
