Power Modul / ACDC TH20F10025C7E-WT

Produktbeschreibung

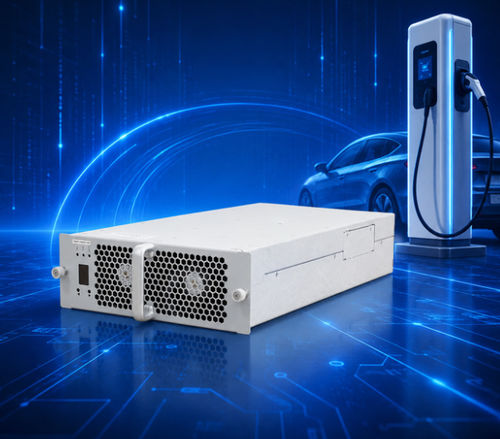

Der TH20F10025C7E-WT ist ein 20 kW AC/DC Schnelllade-Leistungsmodul für E‑Fahrzeug-Ladesäulen, entwickelt für hohe Effizienz, hohe Leistungsdichte und einen großen Konstantleistungsbereich. Unterstützt Drehstrom-Vierleitersystem Eingang 274–487 Vac und liefert eine Nennausgangsleistung von 20 kW mit Konstantleistungsbereich 300–1000 Vdc. Intelligente Lüfterkühlung und CAN-Kommunikation zur Parametrierung und Zustandssteuerung.

Produktvorteile

• Großer Konstantleistungsbereich: 300–1000 VDC
• Sehr geringer Standbyverbrauch: <10 W
• Niedrige Gesamtverzerrung (THD): ≤5%
• Großer Betriebstemperaturbereich: -40℃ bis +75℃
• Hoher Spitzenwirkungsgrad: ≥96%

AC-Eingang
Nennspannung: 380 Vac (Drehstrom), Betriebsbereich 274–487 Vac. Frequenz: 50 ±5 Hz. Leistungsfaktor ≥0,99. Eingangsüber-/unterspannungsschutz: 490±10 Vac / 270±10 Vac.

DC-Ausgang
Nennausgangsleistung: 20 kW. Ausgangsspannungsbereich: 50–1000 Vdc. Ausgangsstrombereich: 0,5–67 A. Konstant 20 kW im Bereich 300–1000 Vdc. Spitzenwirkungsgrad ≥96%. Soft-Start-Zeit: 3–8 s. Schutzfunktionen: Kurzschluss-Selbstzurücksetzung, Spannungsregelgenauigkeit ≤±0,5%, Stromregelgenauigkeit ≤±1%, Stromverteilungsungleichgewicht ≤±5%, THD ≤5%.

Betriebsumgebung
Betriebstemperatur: -40℃ bis +75℃. Relative Luftfeuchtigkeit ≤95% (kein Kondensat). Höhe ≤2000 m (Leistungsbegrenzung über 2000 m).

Produktmerkmale
Kühlung: Lüfterkühlung. Standby-Leistung <10 W. Kommunikation: CAN (125 kbps, 5 V). Adress-Einstellung über Display und Tasten. Abmessungen: 460 × 218 × 84 mm (L×B×H). Gewicht ≤13 kg. MTBF: 500.000 Stunden. Unterstützt Verguss und mehrere Einbaulagen (horizontal, seitlich stehend, umgedreht; bei umgedrehter Montage ggf. Frontplatte ohne Griff erforderlich).

Produktion & Prüfung
Herstellung nach ISO9001 und IATF16949. Produktionslinien umfassen SMT, automatische Lotpastendruck- und Inspektionsprozesse, Wellenlöt- und automatisierte Montage; Jahreskapazität >500.000 Module. Prüfzentrum mit CNAS-zertifiziertem EMC-Labor, semi-anechoischem 3 m-Kammer und fortschrittlicher Prüfausrüstung. Zertifikate: CE, TUV usw.

Technische Daten

• Modell: TH20F10025C7E-WT
• Marke: TonHe
• Nennleistung: 20 kW
• Ausgangsspannungsbereich: 50–1000 Vdc (300–1000 Vdc konstante 20 kW)
• Ausgangsstrombereich: 0,5–67 A
• Eingangsspannung: 380 Vac Nenn (274–487 Vac)
• Eingangsfrequenz: 50 ±5 Hz
• Leistungsfaktor: ≥0,99
• Spitzenwirkungsgrad: ≥96%
• THD: ≤5%
• Standby-Leistung: <10 W
• Betriebstemperatur: -40℃ bis +75℃
• Kühlung: Lüfter
• Abmessungen: 460 × 218 × 84 mm
• Gewicht: ≤13 kg
• MTBF: 500.000 Stunden
• Kommunikation: CAN (125 kbps, 5 V)
