Power Modul / SiC TH20T10025C7E-WT

ACDC

Produktvorstellung

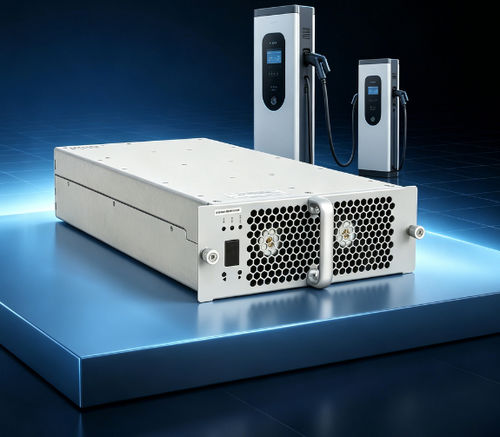

Der TH20T10025C7E-WT ist ein Ladeleistungsmodul von Tonhe Technology für mobile Batteriegehäuse. Es unterstützt einen AC- und DC-Dual-Eingang zur Kombination von Netzladung und Batterie-zu-Fahrzeug-Ladung und entspricht den Größenanforderungen des State Grid Drei-Einheit-Moduls.

Technische Daten
Modell: TH20T10025C7E-WT

AC-Eingang
Nennspannung: 380 VAC, Dreiphasig (ohne Neutralleiter). Betriebsbereich: 274–487 VAC
Eingangsfrequenz: 50/60 ±5 Hz
Eingangsleistungsfaktor: ≥0,99
Eingangsüberspannungsschutz: 490 ±10 VAC
Eingangsunterschutz: 270 ±10 VAC

DC-Ausgang
Nominalausgangsleistung: 20 kW
Ausgangsspannungsbereich: 50–1000 VDC
Ausgangsstrombereich: 0,5–67 A
Konstanter Leistungsbereich: 300–1000 VDC → konstante 20 kW Ausgabe

Ausgangsmerkmale
Spitzenwirkungsgrad: ≥96 %
Soft-Start-Zeit: 3–8 s
Kurzschlusstschutz: Selbstrücksetzender Schutz
Spannungsregelgenauigkeit: ≤±0,5 %
THD: ≤5 %
Stromregelgenauigkeit: ≤±1 %
Stromverteilungsungleichgewicht: ≤±5 %

Betriebsumgebung
Betriebstemperatur: -40℃ bis +75℃
Relative Luftfeuchtigkeit: ≤95 % (keine Kondensation)
Höhe: ≤2000 m (Leistungsabfall über 2000 m)

Produkteigenschaften
Kühlungsart: Lüfterkühlung
Leistungsaufnahme im Standby: <10 W
Kommunikationsprotokoll: CAN
Adresseneinstellung: digitales Display, Tastenbedienung
Modulabmessungen (ohne Griff): 460 × 218 × 84 mm (L × B × H)
Gewicht: ≤13 kg
MTBF: 500.000 Stunden

Produktions- und Testzentrum
Tonhe Technology ist nach ISO 9001 und IATF 16949 zertifiziert. Die Fertigung umfasst 2 vollautomatische SMT-Linien, automatische Lotpastendruck- und Inspektionsanlagen, Wellenlötmontagelinie, automatisierte Schutzbeschichtungsanlage, Alterungsprüfstrecken und moderne Produktionstechnik. Die Jahresproduktion übersteigt 500.000 Ladungsmodule und die Fertigung umfasst mehr als 50 Produktionsschritte.

Spezifikationen

• Modell: TH20T10025C7E-WT
• Marke: Tonhe
• Zolltarifnummer: 8504409999
• AC-Eingangsspannung: 380 VAC Nennwert (Betrieb 274–487 VAC)
• AC-Eingangsfrequenz: 50/60 ±5 Hz
• Nominale DC-Ausgangsleistung: 20 kW
• DC-Ausgangsspannung: 50–1000 VDC
• DC-Ausgangsstrom: 0,5–67 A
• Spitzenwirkungsgrad: ≥96 %
• Soft-Start: 3–8 s
• Spannungsregelgenauigkeit: ≤±0,5 %
• Betriebstemperatur: -40℃ bis +75℃
• Feuchtigkeit: ≤95 % (keine Kondensation)
• Abmessungen: 460 × 218 × 84 mm (L × B × H)
• Gewicht: ≤13 kg
• MTBF: 500.000 Stunden
