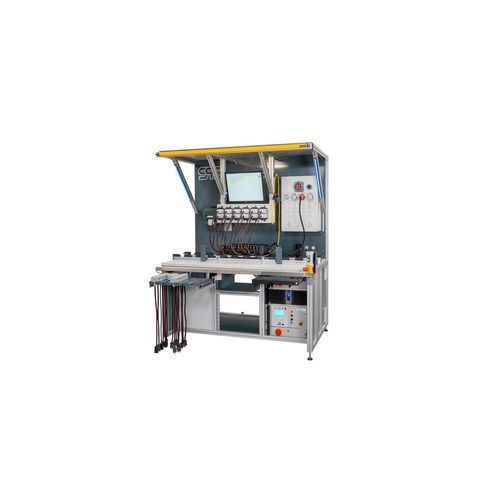

Vollautomatischer Prüfer der elektrischen Konformität

Produktübersicht
Automatisiertes Prüfsystem für Durchgangs-, Schutzleiter- und Hochspannungsprüfungen (Hipot) an mehreren 19'' MPH PDUs. Ausgelegt für die Prüfung von PDUs mit bis zu 24 Ausgängen und für unterschiedliche Steckervarianten über Adapterkabel.

Branche
elektrotechnische Industrie

Herausforderung
Vielzahl unterschiedlicher Stromverteiler an einem Prüfplatz zu prüfen: bis zu 24 Ausgänge pro Prüfling kontaktieren und prüfen, verschiedene Abgangsarten validieren und Prüfergebnisse dem jeweiligen Prüfling zuordnen und speichern.

Lösung
Eine ausgeklügelte Umschaltmatrix adressiert jeden Ausgang einzeln. Die Identifikation des Prüflings per Barcode wählt das passende Prüfprogramm im Prüfsystem-PC. Sensoren überprüfen den korrekten Kontakt zu jeder Buchse und jedem Adapter. Zuerst erfolgt die Durchgangsprüfung, anschließend Schutzleiter- und Hochspannungsprüfungen für jede Klemme/Steckverbindung. Ein Sicherheitslichtvorhang schützt das Prüfpersonal. Adapterkabel ermöglichen die Prüfung verschiedener Anschlussstandards.

Vorteile

• Schlüsselfertige Lösung inkl. Prüflingsaufnahme, Anpassung und ergonomischer Arbeitsplatzgestaltung
• Einfache, intuitive Bedienung für angelerntes Personal
• Der Prüfling wird einmal angeschlossen; der Prüfablauf läuft vollautomatisch
• Netzwerkintegration: automatische Speicherung der Prüfdaten (XML oder Access) am gewünschten Speicherort
• Kurze Taktzeiten durch effiziente Arbeitsplatzgestaltung und Lichtvorhang
• Alle Prüfparameter per Software einstellbar
• Automatischer täglicher Dummy-Test; ohne bestandenes Dummy ist kein Weiterprüfen möglich
• Arbeitsplatzabsicherung gemäß EN 50191
• Automatische Verdrahtungs-, Kurzschluss- und Hochspannungsprüfungen aller Anschlüsse

Technische Daten / Spezifikationen

• Geeignet für mehrere 19'' MPH PDUs; ausgelegt für bis zu 24 Ausgänge
• Durchgangsprüfung aller Anschlüsse über I/O-Signale
• Schutzleitertest bis 30 A AC
• Hochspannungsprüfung bis 5.500 V AC / 6.000 V DC (Prüfstrom 2–3 mA)
• Ausgeklügelte Umschaltmatrix zur Einzeladressierung jeder Buchse
• Sensoren zur Verifikation des Kontakts und der Adapterverbindung
• Prüflingsidentifikation per Barcode; automatische Programmauswahl
• Vielfalt an Adapterkabeln für verschiedene Anschlussarten
• Automatische Speicherung der Prüfergebnisse im XML- oder Access-Format im Netzwerk
• Automatischer Prüfdummy für Systemfunktionstests; Sperre bei Nichtbestehen
• Arbeitsplatzsicherung gemäß EN 50191
