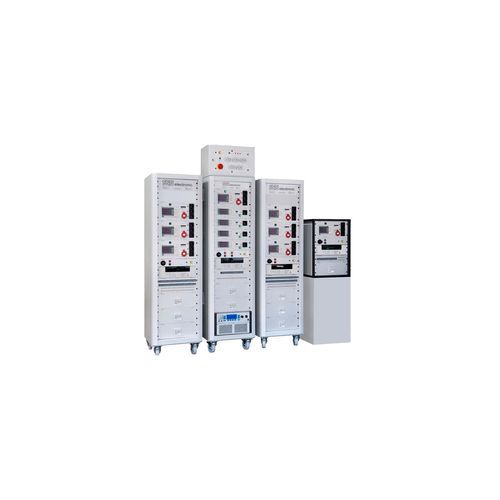

Elektrischer Tester

für 1- und 3-phasige Gerätemobilautomatisch

Kurzbeschreibung
Der Energieverbrauch von Haushaltsgeräten ist für den Endverbraucher ein entscheidender Faktor und maßgeblich für die Einstufung der Energieeffizienz. Zur Bestimmung der Energieeffizienzklasse sind umfassende, genormte Langzeitmessungen erforderlich, die automatisiert, rückverfolgbar und dokumentiert sein müssen.

Branche
Haushaltsgeräte

Herausforderung
Entwicklung eines automatisierten Langzeitmesssystems zur Bestimmung der Energieeffizienzklassen unter Einhaltung der geltenden Normen. Ergebnisse müssen klar dokumentierbar und nachvollziehbar sein. Das Konzept muss zukunftssicher sein und hohe metrologische Anforderungen erfüllen, inklusive neuer Messanforderungen durch Technologien wie LED und sehr geringe Standby-Ströme.

Lösung
PC-gestütztes Prüfsystem mit Laptops zur Steuerung und Datenerfassung. Hochpräzise Messgeräte erfassen elektrische Parameter. Der Aufbau ist als 3-phasiges System ausgelegt, um leistungsfähige Geräte zu unterstützen; eine programmierbare 3-phasige Quelle versorgt das Prüfobjekt. Zusätzlich zu den elektrischen Messungen stehen 50 Kanäle für Temperaturmessungen bereit. Eine Notstromversorgung gewährleistet unterbrechungsfreie Langzeitaufzeichnung. Hardware und Software sind kundenindividuell anpassbar.

Vorteile

• Automatische Speicherung aller Prüfdaten an der angegebenen Stelle / Datenbank im Netzwerkbetrieb
• Lange Lebensdauer und servicefreundlicher Aufbau
• Alle Werte und Einstellungen per Software konfigurierbar
• Arbeitsplatzabsicherung gemäß EN 50191
• Kundenspezifische Hardware- und Softwarelösung
• Für 1- und 3‑phasige Prüflinge geeignet
• Leistungsbereich von wenigen mW (Standby) bis zu mehreren kW (Nennleistung)
• Hohe Messgenauigkeit
• PC-gestützt mit Laptops für flexible Einsatzmöglichkeiten
• Vollautomatischer Langzeittest ohne Überwachungspersonal

Technische Daten

• Funktionsprüfung: 1 / 3-phasig
• Geregelte Ausgangsspannung
• Messung der Nennleistung und Standby-Aufnahme (ab 0,1 mW bis in kW-Bereiche)
• Temperaturmessungen: PT100, Thermoelemente und ähnliche Sensoren
• Messungen über Netzanalysatoren: P, U, F, VA, cos φ
• Programmierbare 3‑phasige Stromquelle
• Bis zu 50 Temperaturmesskanäle
• Notstromversorgung für unterbrechungsfreie Langzeitaufzeichnung

Charakteristiken / technische Spezifikationen

• Automatisierte, normkonforme Langzeitmessungen zur Energieeffizienz
• PC-gestütztes System (Laptops) für Steuerung und Datenerfassung
• Hochpräzise elektrische Messgeräte zur Aufzeichnung elektrischer Parameter
• 3-phasiger Aufbau und programmierbare 3-phasige Quelle zur Versorgung des Prüflings
• Messbereich: von wenigen mW (Standby) bis mehrere kW (Nennleistung)
• Standby-Messungen bis ca. 0,1 mW möglich
• 50 Kanäle für Temperaturmessungen (PT100 / Thermoelemente)
• Messgrößen: Wirkleistung (P), Spannung (U), Frequenz (F), Scheinleistung (VA), Leistungsfaktor (cos φ)
• Netzwerkbetrieb mit automatischer Speicherung der Prüfdaten
• Notstromversorgung / USV für langfristige Datenerfassung
• Arbeitsplatzabsicherung gemäß EN 50191
• Kundenspezifische Hardware- und Softwarelösungen
