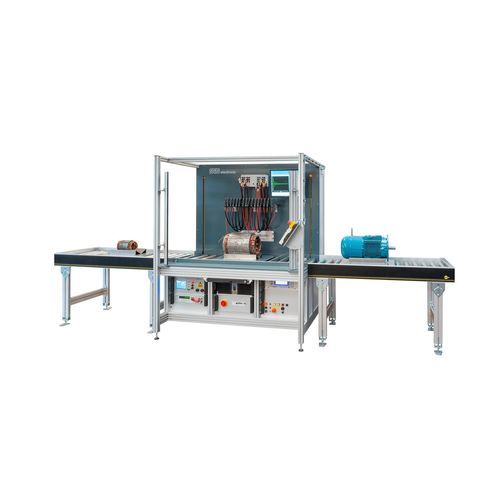

Impedanz-Testsystem

für die Elektronikfür Statorenstationär

Produktbeschreibung
Nach der Produktion von Elektromotoren im mittleren Leistungsbereich werden die Statoren auf Sicherheit und Funktion geprüft. Die Fertigung zeichnet sich durch große Produktvielfalt, geringe Losgrößen und hohe Qualitätsanforderungen aus. Das Produkthaftungsrecht verlangt die dauerhafte Speicherung aller Prüfdaten.

Branche
Elektromotoren

Herausforderung
Kunden wünschen die Automatisierung vorhandener Prüffelder, Verringerung der Taktzeit, tiefere Diagnosen und gesicherte Qualität. Die Bedienung soll einfach sein, um auch angelernte Kräfte einzusetzen. Hohe Anforderungen an die Arbeitssicherheit sind zu erfüllen.

Lösung
Rechnergestütztes Prüfsystem mit Relaismatrix für 3-phasige Motoren (bis 4 Geschwindigkeitsstufen). Die Hochspannungsrelais‑Matrix ermöglicht die Kombination von Sicherheitsprüfungen (Hipot) und niederohmigen Funktionsmessungen. Zur Steuerung dient die erweiterte Standardsoftware DAT. Die Personensicherheit wird durch einen zugelassenen Lichtvorhang an drei Seiten mit Umlenkspiegel gewährleistet. Beliebig viele Prüfprogramme können im Prüfsystem‑PC abgelegt werden; der Kunde kann Programme erstellen oder wiederverwenden. Prüfergebnisse werden automatisch im XML‑ oder Access‑Format an einem beliebigen Netzwerkort gespeichert. Ein separater automatischer Prüfdummy prüft die Systemfunktionalität; ein erfolgreicher Dummy‑Test ist Voraussetzung für den regulären Prüfablauf.

Vorteile

• Schlüsselfertige Lösung inklusive Prüflingsaufnahme, Adaptierung und ergonomischer Arbeitsplatzgestaltung
• Einfache, intuitive Bedienung für angelerntes Personal
• Prüfling einmal anschließen; der gesamte Prüfablauf läuft automatisch
• Im Netzwerkbetrieb: automatische Speicherung der Prüfdaten an der gewünschten Stelle / Datenbank
• Lange Standzeit und servicefreundlicher Aufbau
• Kurze Taktzeiten durch effiziente Arbeitsplatzgestaltung mit Lichtvorhang
• Alle Werte und Einstellungen softwareseitig konfigurierbar
• Automatischer Dummy‑Test vor Produktionsprüfungen
• Arbeitsplatzabsicherung gemäß EN 50191

Caractéristiques / spécifications techniques

• Hipot‑Prüfung: 5.500 V für Wicklungen, Gehäuse und Sensorik
• Stoßspannungsprüfung / Überspannungsfähigkeit: bis 6.000 V
• Widerstandsmessung niederohmig für Wicklungen und Sensoren
• Drehfeldüberwachung mittels Sensorik
• Relaismatrix für 3‑phasige Motoren mit bis zu 4 Geschwindigkeitsstufen
• Hochspannungsrelais‑Matrix zur Kombination von Sicherheits‑ und Funktionsprüfungen
• Gesteuert durch die erweiterte Standardsoftware DAT; beliebig viele Prüfprogramme im PC speicherbar
• Automatische Speicherung der Prüfergebnisse in XML oder Access an einen Netzwerkort
• Zugelassener Lichtvorhang (3 Seiten) mit Umlenkspiegel zur Personensicherung
• Automatischer täglicher Dummy‑Test verpflichtend vor dem Prüfstart
• Entwickelt für Automatisierung, kurze Taktzeiten und Bedienung durch angelerntes Personal
