Elektrisches Testsystem

kompaktautomatisch

Produktbeschreibung
Vollautomatische Kaffeevollautomaten werden sowohl für den professionellen als auch für den privaten Markt gefertigt, was zu steigenden Stückzahlen führt und automatisierte, normkonforme End-of-Line-Prüfungen erfordert, die an unterschiedliche nationale Stromnetze angepasst sind.

Branche
Haushaltsgeräte

Herausforderung
Die serienmäßige Fertigung kompakter Vollautomaten benötigt ein flexibles, softwaregesteuertes Prüfsystem, das verschiedene Netzspannungen, Frequenzen und Landesstecker unterstützt, den Arbeitsplatz nach EN 50191 absichert, alle Prüfdaten auf einem PC erfasst und tägliche Dummyprüfungen automatisch durchführt.

Lösung

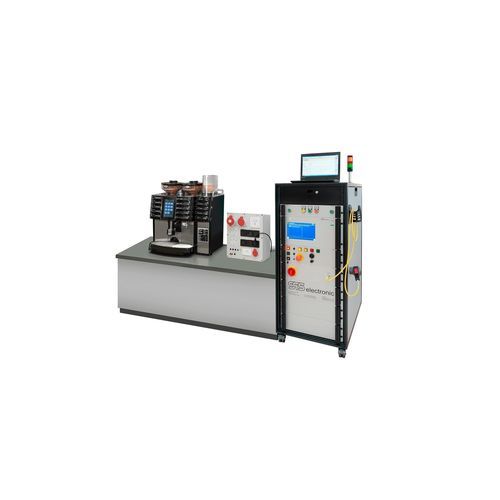

Der Kompakttester KT 1885B mit spezieller Erweiterung für Kaffeemaschinen, integriert in einem Prüfrack und kombiniert mit einem separaten Standard-PC oder Laptop über Ethernet (LAN). Der frei programmierbare Tester führt Sicherheits- und Funktionsprüfungen durch. Ein getrenntes Anschlusspult fasst internationale Steckernormen zusammen und ermöglicht Erweiterungen. Zweihandbedienung und Schutzleiterprüfstift sind integriert; ein im Rack gelagerter Dummy ermöglicht tägliche automatische Dummytests.

Vorteile

• Modulares, zukunftsfähiges System mit getrenntem Standard-PC und netzwerkfähiger Prüfsoftware
• Programmierbare elektronische Versorgung und konfigurierbare Prüfabläufe
• Schlüsselfertige Arbeitsplatzgestaltung mit getrenntem Anschlusspult
• Intuitive Bedienung für geschultes Personal
• Einmalige Anschluss des Prüflings und vollautomatischer Prüfablauf
• Automatische Speicherung der Prüfdaten an gewünschter Stelle / Datenbank
• Lange Lebensdauer und servicefreundlicher Aufbau
• Alle Parameter und Grenzwerte über Software anpassbar
• Arbeitsplatzsicherheit gemäß EN 50191
• Kurze Taktzeiten durch sicherheitsstrombegrenzte Prüftechnik
• Automatischer Dummytest

Sicherheitsprüfung

• Schutzleiterprüfung: 1 – 30 A AC / 0 – 10 Ω
• Isolationsprüfung: 100 – 6.000 V DC / 0,25 MΩ – 10 GΩ
• Hochspannungsprüfung AC: 100 – 5.500 V AC / 0 – 3 mA
• Hochspannungsprüfung DC: 100 – 6.000 V DC / 0 – 10 mA

Funktionsprüfung

• Durchgangsprüfung: 24 V DC / 0 – 600 mA
• Widerstandsmessung: 0 – 1.000 Ω
• Strommessung: 0 – 16 A (AC und DC)
• Spannungsmessung: 0 – 300 V (AC und DC)
• Wirkleistungsmessung: 0 – 4.000 W
• Blindleistungsmessung: 0 – 4.000 VAR
• Scheinleistungsmessung: 0 – 4.000 VA
• Cos φ Messung: -1 bis +1
• Ersatzableitstrommessung: 10 – 270 V / 0 – 10 mA

Technische Spezifikationen

• Standard-Kompakttester: KT 1885B (frei programmierbar)
• PC/Laptop mit Standardsoftware, Ethernet (LAN) Verbindung
• Getrenntes Anschlusspult für mehrere internationale Steckernormen und Erweiterungen
• Zweihandbedienung und Schutzleiterprüfstift im Prüfrack integriert
• Dummy-Halter für tägliche Dummyprüfungen
• Konformität mit EN 50191 für Arbeitssicherheit
• Automatische Datenspeicherung im Netzwerkmodus (gewünschter Ort / Datenbank)
• Kurze Taktzeiten durch sicherheitsstrombegrenzte Prüftechnik
