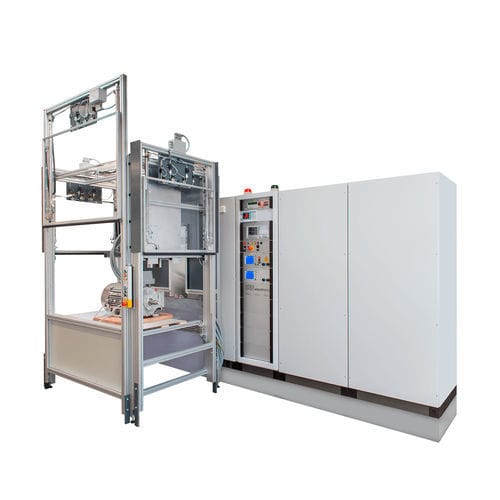

Widerstand-Tester

IsolierwiderstandSchutzleiterHipot

Vollständige Prüfung von elektrischen Motoren am Bandende. An den 3-phasigen Motoren ist nach der Produktion am Bandende ein Sicherheits- und Funktionstest notwendig. Herausforderung Gefordert war eine schlüsselfertige Lösung inklusive Arbeitsplatzgestaltung und programmierbarer Versorgungsquelle. Für den Blockiertest muss der Prüfling mechanisch mit großen Kräften an der Welle festgehalten werden. Außerdem sind für die Prüflingsversorgung hohe Leistungen nötig, die über den gesamten Bereich vom PC programmierbar sein sollten. Zudem sollte das System problemlos in bestehende Fertigungsbänder weltweit integriert werden können. Lösung Die hohen Leistungen der Prüflinge erforderten für den mechanischen Aufbau geeignete Konstruktionen. Deshalb wurde eine Arbeitsplatzgestaltung mit 3 automatischen Türen, die nach oben fahren, gewählt. Dadurch konnte viel Platz gespart werden, was für die Integration in die bestehenden Fertigungsbänder von großer Bedeutung war. Die Prüftechnik wurde getrennt vom Arbeitsplatz aufgestellt. Durch die hohen Leistungen waren die Stromversorgungen sehr groß und schwer. Die schweren Prüflinge kommen mit Werkstückträgern in den Prüfbereich und werden dann von Hand elektrisch angeschlossen. Zur Blockiermessung wird die Motorwelle automatisch festgehalten. Die frei konfigurierbaren Prüfabläufe steuert der PC mit der Standardsoftware DAT. Folgende Prüfungen stehen zur Auswahl: Schutzleiterwiderstand Hochspannung (Phasen, Körper, Sensorik …) Isolationswiderstand Wicklungswiderstand Stoßspannungsprüfung Leerlaufprüfung 1 / 3 phasig Blockierstromprüfung mit mechanischer Blockierung der Welle Bremsenprüfung
