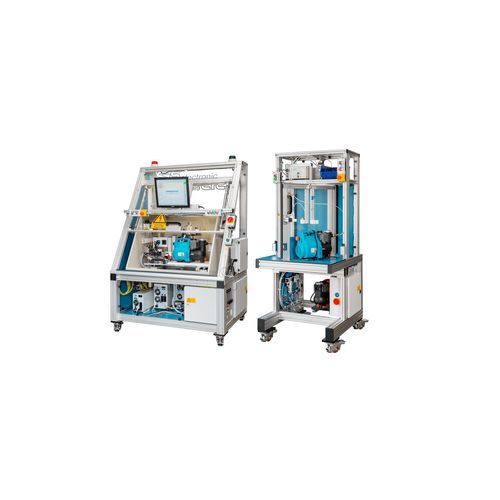

Rotations-Dichtheitsprüfgerät

AbleitstromautomatischInline

Übersicht
Das System ermöglicht weitgehend automatisierte Sicherheits-, Funktions- und Dichtheitsprüfungen für elektrische Pumpen für den Hausgebrauch. Es wurde für Inline-Prüfungen entwickelt und minimiert den Bedienaufwand durch Kombination eines Dichtheitsprüfsystems mit Drehteller und eines schnellen Sicherheits-/Funktionstesters in PC-Netzwerkbetrieb.

Branche
Herstellung von Pumpen für Gartengeräte und Haushalt

Herausforderung
Kurze Prüfzeiten im Takt der Produktionslinie, einfache Bedienung für angelernte Kräfte und geringe Rüstzeiten für Varianten. Die Dichtheitsprüfung dauert deutlich länger und darf nicht zum Flaschenhals werden.

Lösung
Das Konzept ist in zwei vernetzte Teilsysteme gegliedert: ein Dichtheitsprüfsystem mit Drehteller und zwei Prüflingsaufnahmen sowie ein separates Sicherheits-/Funktionsprüfsystem mit Einschub-Schublade. Der Drehteller ermöglicht das Entnehmen einer geprüften Pumpe und das Einlegen der nächsten während eines Tests, minimiert Stillstandzeiten und schließt den Prüfraum für Sicherheit. Dichtheitsprüfergebnisse werden an das Sicherheits-/Funktionssystem übergeben und dort zusammengeführt.

• Der Sicherheits-/Funktionstester bietet eine Einschubschublade für schnelle Prüflingsaufnahme; Schließen startet die automatische Sequenz
• Sequenz: Schutzleiterprüfung, Hochspannungsprüfung, Isolationsprüfung, dann Funktionsprüfung mit mechanischer Betätigung des Pumpenschalters
• Automatische Kennzeichnung der OK-Einheiten mittels Heißprägestempel
• Mehrere Dichtheitsprüfsysteme können zur Reduzierung der mittleren Prüfzeit gekoppelt werden

Vorteile

• Schlüsselfertige Lösung inklusive Prüflingsaufnahme, Adaptierung und Arbeitsplatzgestaltung
• Einfache Bedienung für angelerntes Personal; nur einmaliger Anschluss pro Prüfling, dann vollautomatischer Ablauf
• Netzwerkbasierte Datenspeicherung in XML- oder Access-Format an definiertem Speicherort
• Kurze Taktzeiten dank Aufgabenverteilung und Drehtelleroptimierung
• Geringer Umrüstaufwand bei Varianten und lange Lebensdauer
• Softwareanpassbare Parameter und automatischer täglicher Dummy-Test
• Arbeitsplatzabsicherung gemäß EN 50191

Weitere Betriebsdetails
Das System unterstützt halbautomatische Handhabung mit geringem Schulungsaufwand, automatische Kennzeichnung konformer Einheiten, netzwerkgestützte Programmverwaltung und einen verpflichtenden täglichen Dummy-Selbsttest, der Produktionstests bis zum Bestehen blockiert.

Technische Spezifikationen

• Schutzleiterprüfung: 10 – 30 A
• Hochspannungsprüfung: 5,5 kV AC / 6,0 kV DC / 4 mA (sicherheitsstrombegrenzt)
• Isolationsprüfung: 6,0 kV DC / 4 mA
• Funktionsprüfung: einphasig, Messbereich 15 A; Messung von Spannung, Strom und Leistung
• Dichtheitsprüfung: dediziertes Dichtheitsprüfsystem mit Drehteller und zwei Prüflingsaufnahmen
• Automatische Kennzeichnung: Heißpräge-Stempel für OK-Einheiten
• Datenformate: XML oder Access; netzwerkfähiger Speicherort
• Prüfprogramme: beliebig viele speicherbar; automatische Auswahl via Produktliste
• Integration: Option zum Anschluss zusätzlicher Dichtheitsprüfsysteme über PC-Netzwerk
• Sicherheit: geschlossener Prüfraum und Arbeitsplatzabsicherung nach EN 50191
• Täglicher automatischer Dummy-Test vor Produktionsprüfungen erforderlich
