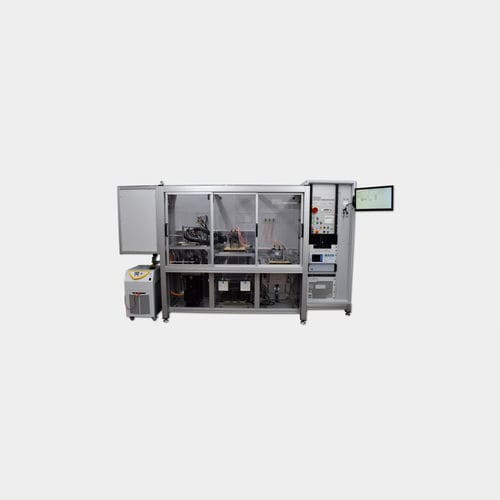

Testsystem für Elektromotor

stationärautomatisch

Produktübersicht
Prüfsystem für 48‑V‑Inverter und 3‑phasige Asynchronmotoren (Mild‑Hybrid) mit integrierter Umweltsimulation von -20 °C bis +70 °C für Funktions‑ und Dauertests.

Branche
Automobilindustrie / Elektromotoren

Herausforderung
Realitätsnahe statische und dynamische Prüfungen an Motor‑/Inverter‑Einheiten. Prüfungen müssen Temperaturextreme abbilden und Dauertests ermöglichen, die in der Produktion wegen kurzer Taktzeiten nicht durchführbar sind.

Lösung
Kompaktes System, das drei separate, aber integrierte Stationen kombiniert und so getrennte sowie kombinierte Tests von Motor, Inverter und Komplettgerät ermöglicht.

• Motorprüfstation: Der eingelegte Motor wird mit einem 48‑V‑Inverter an wählbaren Lastpunkten betrieben. Messungen: Spannung, Strom bis 500 A, COS‑Phi‑Berechnung, Leistungsberechnung und Locked‑Rotor‑Prüfung (Rotorblockierung zur Kurzschlussstrombestimmung).
• Inverterstation: Der Inverter wird an eine Motorsimulation und an den Kühlkreislauf angeschlossen. Prüfungen: Spannungs‑ und Strommessung bis 400 A, Leistungsprüfung und Validierung der CAN‑Kommunikation.
• Gesamtsystemstation: Der Prüfling (Inverter + Motor) wird an 48 V angeschlossen und dem Kühl‑/Heizzyklus unterzogen. Eine Lastmaschine, gekoppelt an ein Riemenrad, ermöglicht vollautomatische Prüfabläufe. Eine automatische Software‑Entladung am Prüfende sichert das Personal.

Vorteile

• Prüfung unter realistischen Umgebungsbedingungen
• Kompakte Kombination aus drei spezialisierten Prüfstationen
• Vollautomatische Prüfsequenzen nach Kontaktierung
• Geringer Personalaufwand
• Einfache und intuitive Bedienung
• Erweiterbar für zukünftige Prüflinge und zusätzliche Schnittstellen
• Hohe Flexibilität durch großzügige Auslegung der Komponenten
• Konfigurierbare Dauertests für alle Prüflingskomponenten
• Prüfung von Prüflingen verschiedener Hersteller auf einer Anlage möglich

Technische Daten (Auszug)

• Strommessung Motor: bis 500 A
• Strommessung Inverter: bis 400 A
• Temperaturbereich für Dauertests: -20 °C bis +70 °C
• Lastmaschine: einstellbare Lastpunkte, ±120 Nm, ±3 000 U/min
• Elektronisch geregelte Spannungs-/Stromquellen: bis ±385 A und 0–60 V
• Messfunktionen: Spannung, Strom, COS‑Phi‑Berechnung, Leistungsberechnung, Locked‑Rotor
• Schnittstellen: mehrere (inkl. CAN‑Verifikation)
• Getestete Komponenten: 48‑V‑Inverter und 3‑phasige Asynchronmotoren (Mild‑Hybrid)
• Systemaufbau: drei kombinierte Einzelstationen für Einzel‑ und Gesamttests
• Vollautomatische Prüfsequenzen und automatische Entladung zur Sicherheit
