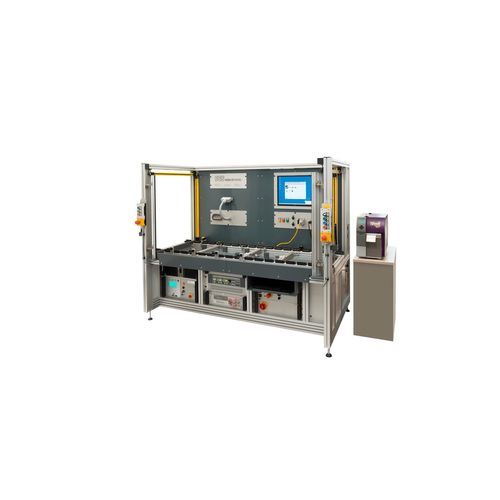

Testsystem für Beleuchtung

stationärautomatisch

Produktbeschreibung
Besonders bei explosionsgeschützten Produkten ist eine intensive Qualitätssicherung unerlässlich. Deshalb müssen Ex-geschützte Leuchten Sicherheits- und Funktionstests unterzogen werden. Für ein neues Produkt unseres Kunden wurde ein vollautomatisches Prüfsystem entwickelt, das direkt in die Produktionslinie integriert wird.

Branche
Leuchten

Herausforderung
Für das neue Produkt musste ein vollautomatisches Prüfsystem entwickelt werden. Wichtig waren hohe Flexibilität und schnelle Umrüstung für netzbetriebene und akkubetriebene Langfeldleuchten. Neben der Prozesssicherheit war die Dokumentation jeder Prüfung eine zentrale Forderung. Das Gesamtkonzept musste den hohen Anforderungen für explosionsgeschützte Produkte entsprechen. Da das Prüfsystem direkt in der Produktionslinie eingesetzt werden soll, war auch die ergonomische Arbeitsplatzgestaltung von Bedeutung.

Lösung
In Zusammenarbeit mit dem Kunden wurde ein PC-gesteuertes Prüfsystem entwickelt. Die Arbeitsplatzgestaltung spielte eine entscheidende Rolle. Durch den Einsatz eines zugelassenen Lichtvorhangs konnte das Handling verbessert und die Taktzeit reduziert werden. Die Standardsoftware DAT steuert nicht nur den Prüfablauf, sie führt den Anwender auch durch den gesamten Prozess. DAT ist ein vollständiges, Windows-basiertes Qualitätssystem; jeder, der einen PC bedienen kann, kann den Tester bedienen.

Nach den Sicherheitsprüfungen gemäß international geltender Normen (IEC, EN, UL, VDE etc.) erfolgt der Funktionstest durch Messung der Stromaufnahme. Anschließend sind subjektive Prüfungen anschließbar.

Vorteile

• Schlüsselfertige Lösung inklusive Prüflingsaufnahme, Adaptierung und Arbeitsplatzgestaltung
• Einfache, intuitive Bedienung für angelerntes Personal
• Der Prüfling muss nur einmal angeschlossen werden; der gesamte Prüfablauf läuft automatisch
• Im Netzwerkbetrieb werden alle Prüfdaten automatisch an der gewünschten Stelle / in der gewünschten Datenbank gespeichert
• Hohe Standzeit und servicefreundlicher Aufbau
• Kurze Taktzeiten durch effiziente Arbeitsplatzgestaltung
• Parameter und Einstellungen sind jederzeit über die Software änderbar
• Automatischer Dummy-Test
• Arbeitsplatzabsicherung gemäß EN 50191
• Original-Leuchtmittel für den Funktionstest

Charakteristiken / technische Spezifikationen

• Schutzleiterprüfung: 10 A bis 30 A / max. 0,4 Ω
• Hochspannungsprüfung AC: 250 V AC bis 5.000 V AC / 3 mA
• Hochspannungsprüfung DC: 250 V DC bis 4.000 V DC / 4 mA
• Funktionsprüfung: 0 – 300 V AC / 1 kVA, 10 Hz bis 80 Hz
• PC-gesteuert mit DAT-Software (Windows-basiertes Qualitätssystem)
• Prüfprogramme: beliebige Anzahl speicherbar; Ergebnisse als XML oder Access
• Zugelassener Lichtvorhang für optimiertes Handling und Taktzeit
• Automatischer täglicher Dummy-Test zur Selbstprüfung der Prüfgerätfunktion
