Testsystem für Elektromotor

für Statorenstationärautomatisch

Einleitung

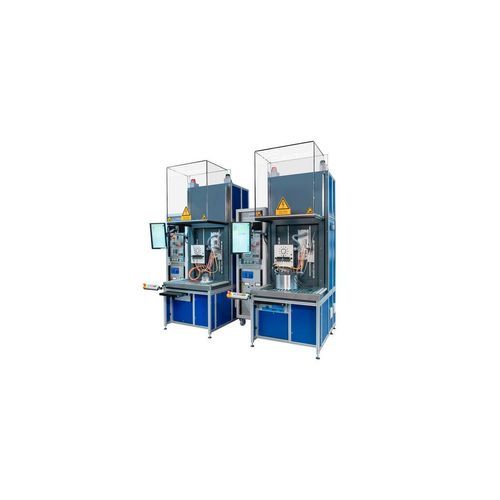

Zwei nahezu identische Prüfstationen wurden implementiert, um Statoren vor und nach dem Imprägnieren zu prüfen. Beide Stationen sind wechselseitig für beide Prüfarten einsetzbar, um Spitzenlasten in der Produktion abzudecken. Das System adressiert eine große Prüflingsvielfalt und kurze Prüfzeiten.

Branche
Elektromotoren

Herausforderung
Die Prüfsysteme sollten in eine Produktionslinie eingebunden werden. Trotz großer dimensionsbezogener Vielfalt der Prüflinge musste hohe Flexibilität bei geringen Prüfzeiten erreicht werden.

Zusätzlich waren folgende Prüfungen erforderlich

• Polaritätsidentifikation (Nord-/Südpol)
• Teilentladungsprüfung in Produktionsumgebung
• Druck-/Dichtheitsprüfung der Kühlvorrichtung im Stator

Lösung
Zur Erreichung der geforderten Flexibilität wurde eine universelle Prüflingsschnittstelle entwickelt, die alle Varianten ohne Umbau erlaubt. Ein pneumatisches Klemmsystem sorgt für kurze Taktzeiten.
Hochspannungsfeste Prüfadapter für die Polaritätsprüfung wurden entwickelt; sie werden in den Prüfling eingesetzt und verbleiben während der Prüfung aufgrund ihrer Hochspannungsfestigkeit im Prüfling.
Eine kundenspezifische Software ermöglicht das Erstellen und Ablegen von Testsequenzen im Firmennetz. Durch Scannen des 2D-Barcodes am Prüfling lädt die Prüfstation automatisch die richtige Sequenz und befüllt diese mit Parametern aus der Datenbank. Die Personalsicherheit wird durch eine Prüfhaube mit Klemmschutz gewährleistet.
Ein speziell entwickelter Prüfdummy führt beim Start einen automatischen Selbsttest der Station durch; bei nicht bestandener Dummy-Prüfung sind keine weiteren Prüfungen möglich.

Vorteile

• Schlüsselfertige Lieferung inkl. Arbeitsplatzgestaltung, Adaptierung und Software
• Automatische Prüfung nach einmaligem Anschluss des Prüflings
• Erstellung von Testsequenzen an der Station und Befüllung aus dem Firmennetz
• Einfache Integration in die Produktionslinie
• Servicefreundlicher Aufbau
• Kurze Taktzeiten
• Hohe Flexibilität durch universelle Prüflingsschnittstelle

Technische Daten

• Universelle Prüflingsschnittstelle für breite Prüflingsvielfalt
• Pneumatisches Klemmsystem zur Verkürzung der Prüfzeiten
• Polaritätsprüfung mit hochspannungsfesten Prüfadaptern (kein Entfernen erforderlich)
• Teilentladungsprüfung integriert für Produktionsumgebung
• Dichtheits-/Druckprüfung der Kühlvorrichtung im Stator
• Schutzleiterprüfung
• Isolationswiderstandsmessung (Wicklungen, Gehäuse, Sensoren)
• Hochspannungstest AC/DC (Wicklungen, Gehäuse, Sensoren)
• 3-phasige Widerstandsmessung
• Widerstandsmessung einzelner Sensoren
• Stoßspannungsprüfung
• Teilentladungsmessung bei Stoß- und Hochspannungstests
• Automatisches Laden von Testsequenzen via 2D-Barcode und Datenbank
• Integrierter Prüf­dummy für automatische Stationsprüfung
• Prüfhaube mit Klemmschutz
• Schlüsselfertige Lieferung inkl. Arbeitsplatzgestaltung, Adaptierung und Software
