Elektrisches Testsystem

für Automobilanwendungenfür Elektrofahrzeugfür Elektromotor

Branche
Automobilindustrie / Elektromotoren

Kurzbeschreibung
PC-gesteuertes Prüfsystem mit großer, vollisolierter Prüfkabine, ausgelegt für Statoren und komplette E-Achsen von Elektrosportwagen. Das System ermöglicht vollautomatische Vorserienprüfungen mit automatischer Programmauswahl per DMC-Scan.

Herausforderung
Statoren und komplette E-Achsen müssen vor dem Einbau auf Funktion und Sicherheit geprüft werden. Der Prüfplatz muss Prüflinge von kleinen Statoren bis zu kompletten Achsen aufnehmen und vollständige Vorserienprüfungen zulassen.

Lösung

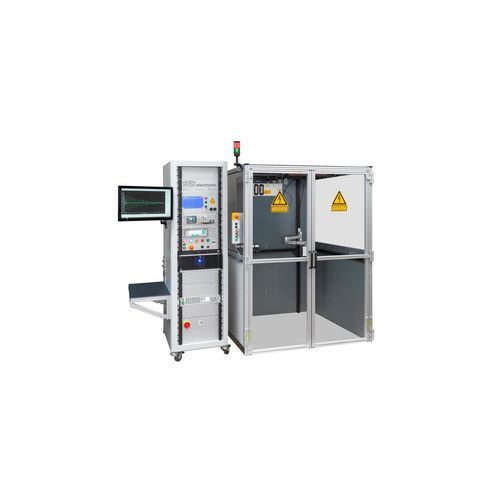

Entwickelt wurde ein Prüfplatz mit zweiflügeliger Schutztür und vollisoliertem Innenraum. Prüftechnik und Sicherheitstechnik sind in einem fahrbaren 19" ESD-Prüfschrank untergebracht. Die Kontaktierung erfolgt über Prüfadapter mit Schnittstellen für Wicklungs- und Temperatursensoren. Durch Scannen des DMC-Codes am Prüfling wird automatisch das richtige Prüfprogramm ausgewählt; Tür schließen und Starttaster betätigen startet den vollautomatischen Ablauf.

Funktionen / Prüfungen

• Messung der Umgebungstemperatur (ggf. Wicklungstemperatur)
• Widerstandsmessung der Wicklungen mit Symmetrieanalyse und Temperaturkompensation auf 20 °C
• Widerstandsmessung der Temperatursensoren mit Kompensation auf 20 °C
• Induktivitätsmessung der Wicklungen mit Symmetrieanalyse
• Isolationswiderstandsprüfung der 3 Phasen gegen Gehäuse
• Hochspannungsprüfung AC/DC zwischen den 3 Phasen und Gehäuse; Rampe frei einstellbar
• Stoßprüfung mit Teilentladungsmessung und Rotorausrichtung
• Potentialausgleichsmessung an bis zu 5 frei wählbaren Punkten

Vorteile

• Einfache, intuitive Bedienung für geschultes Personal
• Prüfling nur einmal anschließen; gesamter Prüfablauf vollautomatisch
• Parameter und Einstellungen jederzeit per Software änderbar
• Arbeitsplatzsicherung gemäß EN 50191
• Große Prüfkabine für komplette E-Achsen sowie Montagewagen mit hohem Gewicht/großen Abmessungen

Technische Daten / Spezifikationen

• Stoßprüfung bis 6.000 V DC
• Teilentladungsmessung (PD) während HV- und Stoßprüfungen, PD-Messung nach IEC
• Isolationswiderstandsprüfung DC 100–6.000 V
• Hochspannung AC 100–5.500 V
• Hochspannung DC 100–6.000 V
• Sensor für Temperaturkompensation
• Innenmaße (HxBxT): 2.000 x 1.600 x 1.800 mm
• Fahrbarer 19" ESD-Prüfschrank zur Unterbringung der Prüftechnik
