Widerstand-Tester

Temperaturelektrische SicherheitIsolierwiderstand

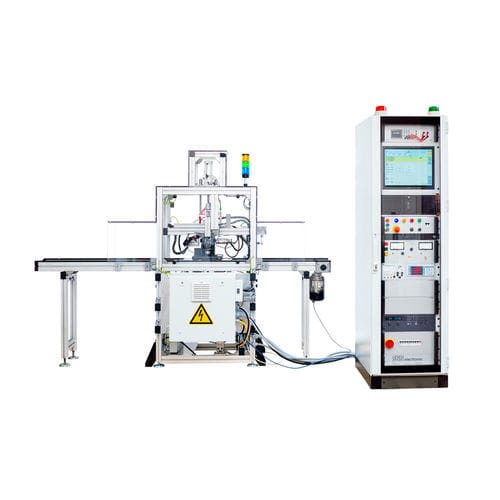

PC gesteuertes Prüfsystem für vollautomatische End-Of-Line Prüfung von Trocknermotoren. Herausforderung Motoren für Haushaltsgeräten müssen vor dem Einbau auf ihre Funktion und Sicherheit geprüft werden. Um die hohen Stückzahlen prüfen zu können wird ein möglichst robustes, effizientes und schnelles System benötigt. Lösung Entwickelt wurde ein System als Bandüberbau, um die Integration in die Fertigung zu gewährleisten. Die Prüftechnik ist in einem fahrbaren 19“-ESD-Prüfschrank untergebracht. Die Kontaktierung erfolgt vollautomatisch über eigens entwickelte Schnittstellen und Adaptionen. Messung der Umgebungstemperatur und Wicklungstemperatur Widerstandsmessung der Wicklungen inklusive Temperaturkompensation Schutzleitermessung zwischen Gehäuse und Schutzleiteranschluss Isolationswiderstandsprüfung gegen Gehäuse Hochspannungsprüfung AC / DC zwischen den Windungen und Gehäuse; Rampe frei einstellbar Freilaufprüfung mit Stromaufnahme-, Spannungs-, Leistungs- sowie Drehzahlmessung Anlaufprüfung mit Lastmaschine mit Stromaufnahme-, Spannungs-, Leistungs- und Drehzahlmessung Lastsimulation während Nenndrehzahl mit Stromaufnahme-, Spannungs-, Leistungs- und Drehzahlmessung VORTEILE TECHNISCHE DATEN DOWNLOADS
