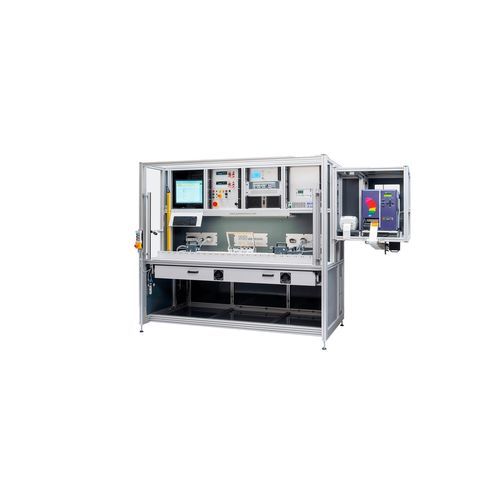

Vollautomatischer Prüfer der elektrischen Konformität

für die Beleuchtungsindustrie

Kurzbeschreibung
Eine intensive Qualitätssicherung ist für explosionsgeschützte Produkte unerlässlich. Dieses Prüfsystem bietet sichere, automatisierte und vollständig dokumentierte Sicherheits- und Funktionsprüfungen, speziell für Ex-Langfeldleuchten.

Branche
Leuchten

Herausforderung
Veraltete manuelle Prüffplätze durch moderne, PC-gesteuerte Systeme ersetzen, die hohe Flexibilität und schnelle Umrüstung für netz- und akkubetriebene Langfeldleuchten bieten. Prozesssicherheit und dokumentierte Rückverfolgbarkeit waren zwingend; das Konzept muss Ex-Anforderungen erfüllen.

Lösung
PC-gesteuertes Prüfsystem mit ergonomisch gestaltetem Arbeitsplatz und zugelassenem Sicherheitslichtvorhang zur Optimierung von Handling und Taktzeiten. Funktionsprüfungen erfolgen mit Original-Leuchtmitteln, die in einer Schublade für schnellen Austausch gelagert sind. Die Standardsoftware DAT (Windows) führt den Anwender durch die Prüfsequenz und verwaltet Prüfprogramme. Sicherheitsprüfungen erfolgen nach internationalen Normen (IEC, EN, UL, VDE). Die Funktionsprüfung misst die Leistungsaufnahme nach den Sicherheitsprüfungen. Prüfergebnisse werden automatisch im XML- oder Access-Format an einem definierten Netzwerkort archiviert. Das System unterstützt mehrere vom Kunden editierbare Prüfprogramme. Ein automatischer täglicher Prüfdummy prüft die Systemfunktionalität und verhindert weitere Prüfungen, bis der Dummy-Test bestanden ist.

Vorteile

• Schlüsselfertige Lösung inklusive Prüflingsaufnahme, Anpassung und Arbeitsplatzgestaltung
• Einfache, intuitive Bedienung für angelerntes Personal per DAT-Software
• Prüfling muss nur einmal angeschlossen werden; der gesamte Prüfablauf läuft automatisch
• Automatische Netzwerkspeicherung aller Prüfdaten (XML oder Access)
• Lange Lebensdauer und servicefreundlicher Aufbau
• Kurze Taktzeiten durch effiziente Arbeitsplatzgestaltung mit Sicherheitslichtvorhang
• Alle Parameter und Einstellungen per Software konfigurierbar
• Automatischer täglicher Dummy-Test zur Startverifikation
• Arbeitsplatzabsicherung gemäß EN 50191
• Original-Leuchtmittel für realistische Funktionsprüfungen

Charakteristiken / technische Spezifikationen

• Schutzleiterprüfung: 10 A bis 30 A, max. 0,4 Ω
• Hochspannungsprüfung (Hipot): 250 V DC bis 4.000 V DC / 4 mA
• Funktionsprüfung: 0–300 V AC / bis 1 kVA, 10 Hz bis 80 Hz
• Normen: IEC, EN, UL, VDE
• PC-Steuerung mit DAT-Software (Windows)
• Ergebnisarchiv: XML oder Access (Netzwerk)
• Unterstützung mehrerer, kundenseitig editierbarer Prüfprogramme
• Automatischer täglicher Dummy-Test; System sperrt weitere Prüfungen bei Fehlfunktion
• Zugelassener Sicherheitslichtvorhang; Arbeitsplatz entspricht EN 50191
• Original-Leuchtmittel in Schublade für schnellen Austausch integriert
