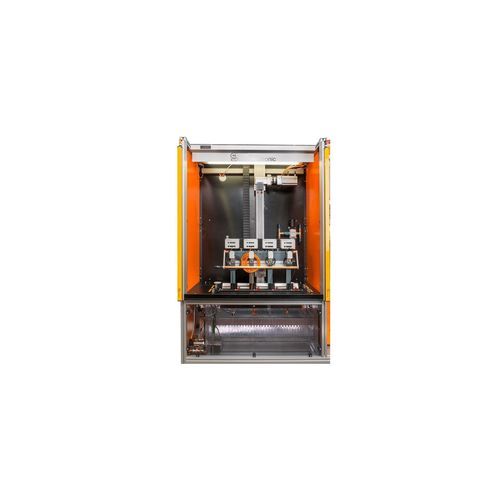

Hochspannungs-Dielektrimeter

für die elektrische Konformität

Produktbeschreibung
Für elektrische Anwendungen hergestellte Positionssensoren benötigen eine Endprüfung der Isolierung. Dieses Hochspannungsprüfsystem im Wasserbad führt vollständige Tauchprüfungen durch, um die Gehäuseisolierung für Positionssensoren der Schutzklassen I, II und III zu verifizieren.

Branche
elektrische / elektrotechnische Industrie

Herausforderung
Der Kunde benötigte eine automatisierte, hochflexible Prüfanlage, die über 100 Produktvarianten und steigende Stückzahlen abbilden kann. Mehrere Prüflinge sollten pro Bestückung möglich sein, und die vollständige Verifikation der Gehäuseisolation sollte durch eine Prüfung im Wasserbad erfolgen.

Lösung
Es wurde ein Hochspannungsprüfsystem mit einem in der Eintauchtiefe verstellbaren Wasserbad entwickelt. Die Produkte werden durch vollständiges Eintauchen geprüft; die Eintauchtiefe ist präzise per Schrittmotor einstellbar, um aktuelle und künftige Varianten abzudecken. Die automatische Wasserstandsregelung sowie eine Umwälzpumpe mit UV-Klärer reduzieren Verschmutzungen. Die Sicherheit am Arbeitsplatz wird durch einen Lichtvorhang gewährleistet. Bis zu vier Prüflinge, montiert auf pneumatischen Leitungsklemmen, können gleichzeitig geprüft werden. Die integrierte Trocknung erfolgt über ein spezielles Luft-Ablass-System. Im Prüf-PC können unbegrenzt Prüfprogramme gespeichert werden; der Kunde kann Programme erstellen und pro Produkt zuweisen. Prüfergebnisse werden automatisch im XML- oder Access-Format an einen Netzwerkzielort gespeichert. Ein separater Prüfdummy erzwingt beim täglichen Hochlauf eine verpflichtende automatische Funktionsprüfung; bei Nichtbestehen blockiert das System weitere Prüfungen.

Vorteile

• Schlüsselfertige Lösung inklusive Prüflingsaufnahme, Adaptierung und Arbeitsplatzgestaltung
• Einfache, intuitive Bedienung für angelerntes Personal
• Prüfling nur einmal anschließen; kompletter Prüfablauf läuft automatisch
• Netzbetrieb: automatische Speicherung aller Prüfdaten an gewünschter Stelle/Datenbank
• Lange Lebensdauer und servicefreundlicher Aufbau
• Alle Parameter und Einstellungen per Software anpassbar
• Automatischer Dummy-Test zur täglichen Funktionsprüfung
• Arbeitsplatzsicherheit gemäß EN 50191
• Hohe Flexibilität bezüglich Prüfumfang und Prüflingsvarianten
• Einfache Handhabung, Bestückung und Mehrfachprüfung

Technische Merkmale / Spezifikationen

• Hochspannungsprüfung AC: 500 V AC bis 5.500 V AC; Auslösestrom: 0,1 mA bis 100 mA
• Hochspannungsprüfung DC: 1 V DC bis 6.000 V DC; Auslösestrom: 0,1 mA bis 100 mA
• Prüfmethode: vollständiges Eintauchen in ein in der Tiefe verstellbares Wasserbad (Schrittmotorsteuerung)
• Wasserführung: automatische Wasserstandsregelung, Umwälzpumpe, UV-Klärer
• Parallele Prüfung: bis zu 4 Prüflinge gleichzeitig auf pneumatischen Leitungsklemmen
• Trocknung: integrierte Trocknung über speziell entwickeltes Luft-Ablass-System
• Sicherheit: Lichtvorhang und Arbeitsplatzabsicherung gemäß EN 50191
• Software: unbegrenzte Prüfprogramme im Prüf-PC; Programmzuweisung pro Produktliste
• Datenerfassung: automatische Speicherung der Prüfergebnisse im XML- oder Access-Format an Netzwerkzielen
• Qualitätssicherung: verpflichtender automatischer Dummy-Test vor Produktionsprüfungen
