Testsystem für die Elektronik

für Lasermodulstationärautomatisch

Produktbeschreibung

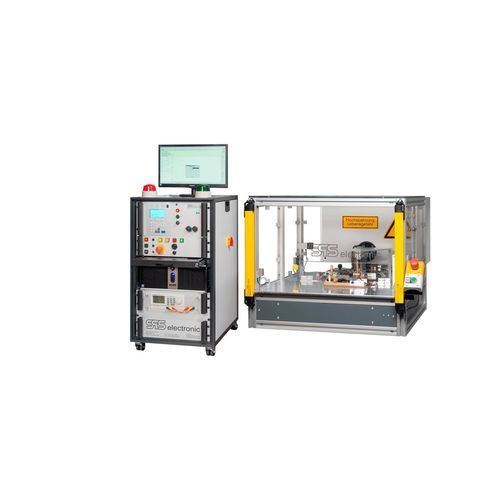

Verriegelungs-Magnetspulen müssen vor dem Einsatz in Industrierobotern auf Funktion und Sicherheit geprüft werden. Das Prüfsystem führt nach manueller Bestückung automatisierte elektrische und mechanische Prüfungen durch, misst Hub, Federkraft und Funktionsstrom und ermöglicht Markierung sowie Handhabung geprüfter und fehlerhafter Teile.

Branche
Elektrotechnische Industrie

Herausforderung
Für möglichst kurze Prüfzyklen war ein kompaktes Kontaktieren sehr kleiner Prüflingsstecker erforderlich. Unterschiedliche Zylinderpositionen sowie das Verhalten bei variierenden Funktionsströmen mussten erfasst werden. Die Federkraftmessung überprüft die korrekte Federinstallation. Nicht bestandene Prüflinge müssen vom Bediener entfernt werden, bestandene Prüflinge sind eindeutig zu kennzeichnen.

Lösung
Eine Zeitreduktion wird durch einen Drehteller mit zwei Prüfplätzen erreicht; an einem Platz kann gewechselt werden, während am anderen geprüft wird. Die Bestückung erfolgt manuell, die Prüfung anschließend vollautomatisch.

• Die Tellerdrehung ist durch einen Lichtvorhang gesichert, dadurch sind keine Schutzklappen zum Öffnen/Schließen erforderlich.
• Die eigentliche Prüfung erfolgt in einer Umhausung.
• Hubmessung über Lasersensor für hohe Genauigkeit.
• Federkraftmessung über Kraftsensor.
• Funktionsstrom einstellbar über regelbare Stromquelle (bis 2 A).
• Bestehende Teile werden mit einem Körner markiert; fehlerhafte Teile werden softwareseitig und über Warnleuchten signalisiert und müssen vor Fortsetzung der Prüfung entfernt werden.
• Das Entfernen fehlerhafter Teile wird per Sensor erfasst, um Vertauschungen zu verhindern.

Vorteile

• Kurze Prüfzeit durch Drehteller
• Vollautomatischer Ablauf nach manueller Bestückung
• Automatische Erfassung des Fehlteilabwurfs
• Geringer Personalaufwand für die Prüfung
• Einfache, intuitive Bedienung für angelerntes Personal

Technische Daten

• Hochspannungsprüfung bis 800 V zwischen Spule und Gehäuse
• Federkraftprüfung bis 10 N über Kraftsensor mit Messgenauigkeit 0,2 % des Endwerts
• Ansteuerung zur Funktionsprüfung über einstellbaren Strom bis 2 A
• Huberfassung per Lasersensor mit Wiederholgenauigkeit 4 µm

Spezifikationen

• Prüfkonzept: Drehteller mit zwei Prüfplätzen zur Reduzierung der Taktzeit
• Bestückung: manuell; Prüfung: vollautomatisch
• Anwenderschutz: Lichtvorhang an der Tellerdrehung; Umhausung der Prüfeinrichtung
• Hubmessung: Lasersensor (Wiederholgenauigkeit 4 µm)
• Federkraftmessung: Kraftsensor (bis 10 N, 0,2 % Genauigkeit)
• Funktionale Aktivierung: regelbare Stromquelle (bis 2 A)
• Hochspannungsprüfung: bis 800 V zwischen Spule und Gehäuse
• Markierung guter Prüflinge: Körner
• Fehlermanagement: Software-Signalisierung, Warnleuchten und Sensorerfassung zur Entfernung fehlerhafter Teile
