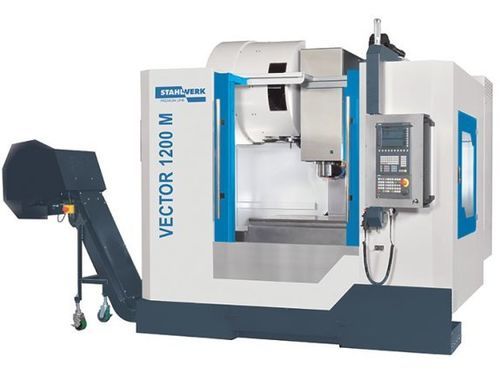

3-Achs-Bearbeitungszentrum VECTOR 1200 M Si

vertikalSäulenSK40

Produktbeschreibung
Das VECTOR 1200 M SI ist ein Vertikal-Bearbeitungszentrum zur Bearbeitung großer, schwerer Werkstücke. Das Maschinengestell aus Meehanite-Guss, das robuste Führungsdesign der Y-Achse und hochwertige Komponenten sorgen für konstante Zerspanungsleistung und Präzision im Mehrschichtbetrieb. Umfangreiche Zubehör- und Automatisierungsoptionen ermöglichen maßgeschneiderte Komplettlösungen.

Highlights

• Mehrfach gelagerte Spindel zur Minimierung von Schwingungen
• 30-bar Kühlung durch Spindel (CTS) für optimale Spanabfuhr
• Konzipiert für den Mehrschichtbetrieb
• Vielzahl an Individualisierungs- und Automatisierungsoptionen
• 2 Jahre Gewährleistung (Standard)

Arbeitsbereich
Tischabmessungen: 1300 mm x 600 mm
Tischbelastung: 1.200 kg
Werkzeuggewicht max.: 7 kg
Spindelnase – Tischoberfläche: 150 mm – 750 mm
Spindelmitte – Säulenabstand: 670 mm
Anzahl T-Nuten: 5
T-Nuten (Breite x Abstand): 18 mm x 100 mm

Verfahrwege
Verfahrweg X-Achse: 1.220 mm
Verfahrweg Y-Achse: 600 mm
Verfahrweg Z-Achse: 600 mm

Hauptspindel
Spindeldrehzahl: 10.000 min-1
Spindelaufnahme: SK 40 ISO 7388-1 (DIN 69871)

Eilgang
Eilgang: 36 m/min

Vorschub
Arbeitsvorschub: 10.000 mm/min

Werkzeug
Anzahl Werkzeugplätze: 24 (Standard)
Werkzeuggröße Ø x L (max.): 80 mm x 300 mm
Werkzeugwechselzeit Späne/Späne: 3,9 s
Werkzeugwechselzeit Werkzeug/Werkzeug: 1,8 s

Genauigkeiten
Positioniergenauigkeit: ±0,005 mm (±0,0002")
Wiederholgenauigkeit: ±0,003 mm (±0,00012")

Antriebsleistungen
Hauptantrieb, Dauerlast: 12 kW
Motorleistung X-Achse: 3,3 kW
Motorleistung Y-Achse: 3,3 kW
Motorleistung Z-Achse: 5,5 kW
Gesamtleistungsaufnahme: 13 kVA

Steuerung
Steuerung: Siemens (SINUMERIK-Optionen verfügbar)

Maße und Gewicht
Abmessungen (L x B x H): 3,00 m x 2,40 m x 2,93 m
Gewicht: 6.500 kg

Maschinenkonstruktion

• Niedriger Schwerpunkt des Maschinenfundaments für hohe Steifigkeit und Stabilität bis 1.200 kg Werkstückgewicht
• Rahmenstabilität durch FEM-Analysen bestätigt
• Platzsparendes, kompaktes Design
• Rollenlinearführungen auf allen Achsen für hohe Tragfähigkeit und ruhigen Lauf
• Kraftvolle Servoantriebe direkt an groß dimensionierte, vorspannte Kugelgewindetriebe

Hauptspindel – Details

• Mehrfachlagerung für Aufnahmewirkung und Wärmeabfuhr unter Last
• Großdimensionierte, vorgespannte Lager für radiale Stabilität
• Hochtemperaturschmierstoffe für zuverlässige Schmierung
• Werkzeugspannsystem an Kegel und Flansch für sicheren Sitz

Werkzeugwechsler

• 24-fach Magazin mit Doppelarmgreifer
• Werkzeug/Werkzeug-Wechselzeit: 1,8 s zur Minimierung der Zykluszeiten

Handhabung / Bedienung

• Vollgekapselter Arbeitsraum mit großer Tür und seitlichen Öffnungen für Zugang und Reinigung
• Elektrische Ausstattung in getrennten Schaltschränken für Hoch- und Niederspannung reduziert Wärme und Geräusche
• Elektronisches Handrad zur Vereinfachung des Einrichtens
• Automatische Zentralschmierung für alle Schmierpunkte

Technische Daten

• Modell: VECTOR 1200 M SI
• Tisch: 1300 x 600 mm, Belastung 1.200 kg
• Verfahrwege (X / Y / Z): 1.220 / 600 / 600 mm
• Spindel: SK40, 10.000 min-1 (Optionen möglich)
• Magazin: 24 Plätze, Werkzeug/Werkzeug 1,8 s
• Hauptmotor: 12 kW Dauerleistung
• Eilgang: 36 m/min
• Positioniergenauigkeit: ±0,005 mm; Wiederholgenauigkeit ±0,003 mm
• Steuerung: Siemens (SINUMERIK)
• Gewicht / Stellmaß: 6.500 kg / 3,00 m x 2,40 m x 2,93 m
