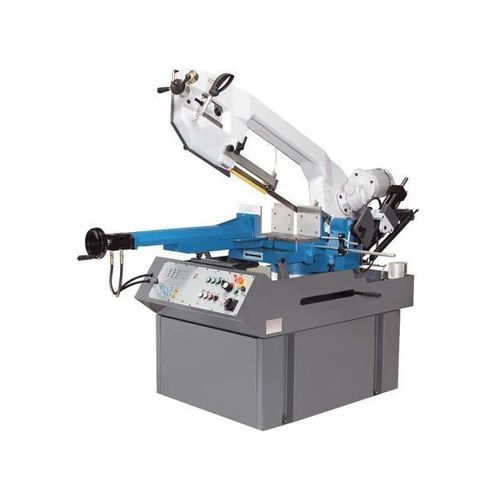

Bandsäge SBS 355

horizontalfür Metallfür Profile

Kurzbeschreibung
Die SBS-Baureihe umfasst kompakte halbautomatische horizontale Bandsägen mit einteiligem Grauguss-Sägebügel. Der Bügel schwenkt 60° nach rechts und 45° nach links. Der Vorschub kann manuell oder hydraulisch über ein Ventil erfolgen, weshalb die Maschine sich für effiziente Bearbeitung kleiner Serien eignet.

Hauptmerkmale

• Einteiliger, verwindungssteifer Sägebügel aus Grauguss
• Stabiler Spannstock mit großem Hub und seitlicher Verschiebung
• Schneidleistung bis 355 mm (rund)
• Stufenlos einstellbare Bandgeschwindigkeit 20–80 m/min (Inverter)
• Kompakte Bauweise mit integriertem Untergestell

Weitere Merkmale / Produktdetails

• Stabiler Spannstock mit seitlicher Führung, großem Hub und langen Führungen in der beweglichen Backeneinheit
• Sägebügel schwenkbar: 60° rechts / 45° links für Gehrungsschnitte
• Einstellbare Sägeblattführungen, Hartmetallbacken und Kugellagerführungen für präzise Schnitte
• Breites Bi-Metall-Sägeblatt für zusätzliche Stabilität bei starker Zerspanung
• Manuelle Vorschuboption für empfindliche Werkstücke; hydraulischer Vorschub für reproduzierbare Serien
• Gehärtetes, poliertes Schneckengetriebe mit groß dimensioniertem Bronzeantriebsrad
• Leiser Betrieb, kurze Bearbeitungszeiten und einfache Handhabung
• Motor für Dauerbetrieb ausgelegt; leistungsfähige Kühlmitteleinrichtung serienmäßig
• Hydraulische Schnellspannvorrichtung für Serienfertigung, konstante Spannkraft bis zum letzten Schnitt
• Integrierte Hydraulik hebt den Sägebügel nach Schnittende in die Parkposition

Standardausstattung

• 1 Sägeblatt (Bi-Metall empfohlen)
• Kühlmitteleinrichtung
• Untergestell mit Stauraum
• Manometer zur Sägeblattspannung
• Hydraulikzylinder für den Sägebügel
• Inverter für stufenlos einstellbare Bandgeschwindigkeit
• Hydraulische Werkstückspannung
• Betriebsanleitung

Technische Daten — Schnittkapazitäten / Antrieb / Maße & Gewichte
Schnittkapazität 0° (rund): 355 mm
Schnittkapazität 0° (quadrat): 300 mm
Schnittkapazität 0° (rechteck): 300 mm x 490 mm
Schnittkapazität 45° (quadrat) L: 250 mm
Schnittkapazität 45° (rechteck) L: 250 mm x 250 mm
Schnittkapazität 45° (rund) L: 290 mm
Schnittkapazität 45° (quadrat) R: 290 mm
Schnittkapazität 45° (rund) R: 350 mm
Schnittkapazität 45° (rechteck) R: 290 mm x 340 mm
Schnittkapazität 60° R (rund): 230 mm
Schnittkapazität 60° R (quadrat): 180 mm
Schnittkapazität 60° R (rechteck): 180 mm x 220 mm
Schnittgeschwindigkeit: 20 - 80 (stufenlos) m/min
Motorleistung Hauptantrieb: 2,2 kW
Sägeblattmaß: 3.770 mm x 34 mm x 1,1 mm
Abmessungen (L x B x H): 2,18 m x 0,96 m x 1,6 m
Gewicht: 805 kg

Technische Spezifikationen

• Modell: SBS 355
• Typ: Halbautomatische horizontale Bandsäge mit schwenkbarem Rahmen
• Rahmenmaterial: einteiliges Graugussgehäuse
• Bandgeschwindigkeit: 20–80 m/min (Inverter)
• Hauptmotor: 2,2 kW
• Empfohlenes Blatt: Bi-Metall 3.770 x 34 x 1,1 mm
• Spannung: Hydraulische Schnellspannung
• Anwendung: Werkstätten, Kleinserien, diverse Metallprofile
