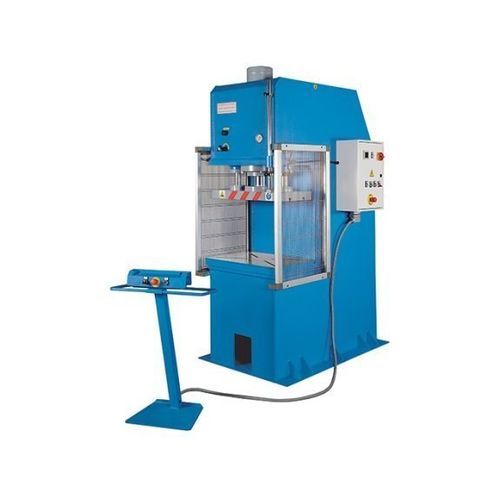

Hydraulische Presse HPK 150 A

TestFormfür Produktion

Übersicht
Die HPK A‑Serie umfasst C‑Rahmen Hydraulikpressen für Tiefziehen, Umform‑ und Stanzprozesse. In Europa gefertigt, erfüllen Bauteile und Baugruppen hohe Qualitätsanforderungen. Kraftbereich 40 bis 200 t. Die Baureihe verfügt über große Stößelplatten und einen Arbeitstisch mit T‑Nuten zur Werkzeugbefestigung. Mobile Zweihandbedienung gewährleistet Sicherheit, der Verfahrweg wird über verstellbare Anschläge definiert. Kundenspezifische Konfigurationen sind auf Anfrage möglich.

Highlights

• C‑Rahmen Bauweise für vielseitige Pressanwendungen
• Made in Europe
• Geeignet für Tests, Prototypen und Serienfertigung
• Industrie 4.0‑Integration möglich
• Kundenspezifische Lösungen verfügbar

Details

• Geschweißte Stahlkonstruktion in C‑Form ausgelegt auf maximale Maschinenkraft
• Große Stößelplatten und Arbeitstische für großformatige Werkzeuge oder Mehrfachspannungen
• Weg‑Zeit‑Flexibilität des Hubs für ein breites Anwendungsspektrum
• Leistungsstarker Hydraulikzylinder und zwei selbstschmierende Rundführungen für präzise, gleichmäßige Stößelzuführung
• Feinbearbeitete Zylinderoberflächen und hochwertige Dichtungen für geringen Verschleiß und lange Lebensdauer
• Schnelle Einstellung der Hublänge über leicht verstellbare Anschläge
• Platzsparend integriertes, gut zugängliches Hydraulikaggregat im Gestell
• 2‑stufige Hydraulikpumpe für schnellen Eilgang und optimierte Arbeitshubgeschwindigkeit
• Stößelplatte und Arbeitstisch mit T‑Nuten zum Aufspannen der Werkzeuge
• Mobile Bedieneinheit für flexible Bedienung; weitere Bedienelemente im Schaltschrank integriert
• Konstruktion und Komponenten konform zu europäischen Sicherheitsrichtlinien und strengen Normen

Technische Daten

• Druckleistung: 150 t
• Tischabmessungen: 900 mm x 600 mm
• Hub: 500 mm
• Stößelplattengröße: 800 mm x 400 mm
• Ausladung: 300 mm
• Hubgeschwindigkeit (Arbeit): 3 mm/s
• Eilgang: 20 mm/s
• Motorleistung: 4 kW
• Abmessungen (L x B x H): 2,2 m x 1,5 m x 3 m
• Gewicht: 5.500 kg

Serienausstattung

• Zweihandbedienpult
• Verstellbare Anschläge
• Manometer
• Stößelplatte mit 2 Führungen und T‑Nuten
• Automatikbetrieb
• Automatischer Rückhub
• Siemens PLC
• 2‑stufen Hydraulikpumpe mit automatischer Umschaltung
• Start/Stop‑Taster oder Fußschalter
• Betriebszeittimer
• Bedienungsanleitung

Optionen / Zubehör

• Lichtschranke L = 1.000 mm
• Upgrade auf Siemens KTP 700 Basic Digitalsteuerung
• Upgrade von 2 auf 4 Führungen
• Hubzähler
• Ölkühler mit Dekompressionsventil
• Dekompressionsventil
