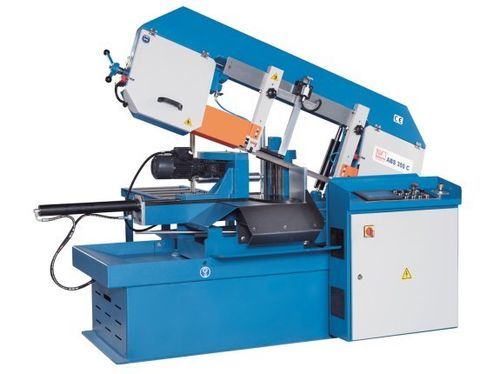

Bandsäge ABS 350 C

Gehrunghorizontalvollautomatisch

Übersicht
Die ABS 350 C ist eine vollautomatische horizontale Gehrungsbandsäge für den kontinuierlichen Einsatz in Einzel- und Serienfertigung. Sie verfügt über angetriebene Vorschubrollen im Spannstock, einen schweren Maschinenrahmen und eine programmierbare Touchscreen-Bedienung zur Unterstützung automatisierter, wiederholbarer Schnittzyklen.

Highlights

• Spannstock mit angetriebenen Vorschubwalzen für automatische Materialzuführung
• Gehrungsschnitt bis zu 45°
• Touchscreen-Bedienung zur einfachen Programmierung
• Hubhöhenbegrenzung zur Reduzierung von Rüstzeiten
• Werkstückzähler für kontinuierliche Produktion
• Manuelle Bündelspannvorrichtung für das Schneiden von Paketen

Details

• Vollautomatische, horizontale Gehrungsbandsäge geeignet für Vollmaterial, Rohre und Profile
• Materialvorschub über in den Spannstock integrierte, angetriebene Walzen
• Schwerer Maschinenrahmen und vibrationsgedämpfter Sägebügel für stabile Schneidleistung
• Sägebügel manuell bis 45° schwenkbar für Gehrungsschnitte
• Verstellbare Hartmetall-Sägebandführungen für hohe vertikale Winkelgenauigkeit
• Hub des Sägebügels und Werkstückspannung hydraulisch
• Vorschub der Bandsäge über mikro-einstellbares Hydraulikventil für konstanten Schnitt
• Schalter und Bedienelemente auf einem separaten Bedienpult; Touchscreen erleichtert die Programmierung
• Stufenlos regelbarer Motor mit für Dauerbetrieb ausgelegtem Umlenkgetriebe zur Blattantriebscheibe
• Sägeblattspannung am Manometer prüfbar; automatische Bandbruchkontrolle serienmäßig
• Leistungsstarke Kühleinrichtung und effektive Spänebürste als Serienausstattung
• Optional: zusätzliche Rollenbahn und Mindermengenkühleinrichtung (MQL)

Serienausstattung

• Automatische Bandbruchkontrolle
• Bundspannvorrichtung
• Kühlmitteleinrichtung
• Hydraulische Werkstückspannung
• Betriebswerkzeug
• Sägeblatt
• Spänebürste / -abstreifer
• Zufuhrrollenbahn 1,2 m
• Betriebsanleitung

Optionen

• 3 m Rollenbahn für ABS 350 C
• Späneförderer
• Hydraulische Blattspannung
• Mindermengenkühlsystem (MQL)
• Laseranzeige
• Regelung der Spannkraft am Bedienfeld

Technische Daten

• Arbeitshöhe: 760 mm
• Schneidleistung 0° (rund): 350 mm
• Schneidleistung 0° (rechteck): 400 mm x 350 mm
• Schneidleistung 0° (quadrat): 350 mm
• Schneidleistung +30° (rund): 320 mm
• Schneidleistung +30° (rechteck): 400 mm x 230 mm
• Schneidleistung +30° (quadrat): 350 mm
• Schneidleistung 45° (rund): 320 mm
• Schneidleistung +45° (rechteck): 260 mm x 350 mm
• Schneidleistung +45° (quadrat): 280 mm
• Schnittgeschwindigkeit: 15 m/min - 125 m/min
• Motorleistung Hauptantrieb: 2,2 kW
• Motorleistung Hydraulikpumpe: 0,37 kW
• Motorleistung Kühlmittelpumpe: 0,12 kW
• Bandabmessungen: 4.160 mm x 34 mm x 1,1 mm
• Abmessungen (L x B x H): 2,45 m x 0,92 m x 2,02 m
• Gewicht: 1.050 kg
