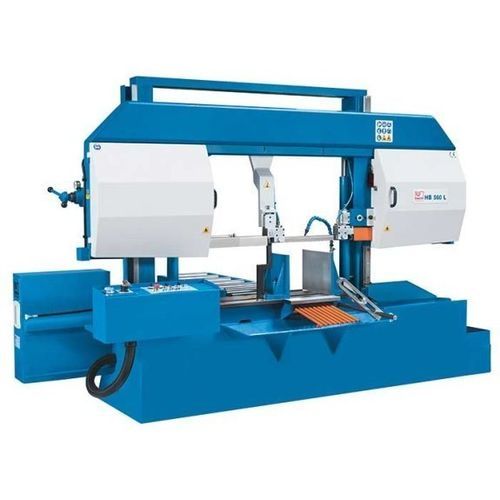

Bandsäge HB 460 L

horizontalfür Metallhalbautomatisch

Produktbeschreibung Die halbautomatischen horizontalen Bandsägen der HB-L-Serie sind für den Schwerzerspanungsbereich ausgelegt und trennen Werkstücke aus Stahl, Guss und anderen Vollmaterialien mit hoher Präzision. Die verwindungssteife Doppelsäulen-Konstruktion mit großdimensionierten Linearführungen reduziert Vibrationen und sorgt für konstante Schnittgenauigkeit. Fein einstellbarer Sägeblattvorschub, stufenlose Blattgeschwindigkeit und schwenkbarer hydraulischer Schraubstock bieten hohe Einsatzflexibilität.

Highlights

• Doppelsäulen-Ausführung mit großdimensionierten Linearführungen
• Halbautomatischer Betrieb mit optischer Hubhöhen-Erfassung
• 45° schwenkbarer Schraubstock für Gehrungsschnitte
• PAS druckgeregelte hydraulische Vorschubsteuerung
• Kurze Rüstzeiten und herausnehmbarer Kühlmitteltank zur einfachen Wartung

Technische Daten
Arbeitsbereich
Arbeitshöhe: 585 mm

Schneidleistungen
0° (rund): 460 mm
0° (quadrat): 460 mm
0° (flach, L x B): 650 mm x 460 mm
45° (rund): 340 mm
45° (quadrat): 340 mm
45° (flach, L x B): 340 mm x 460 mm
Schnittgeschwindigkeit: 15 m/min - 120 m/min

Antriebsleistungen
Hauptantrieb: 4 kW
Hydraulikpumpenmotor: 0,55 kW
Kühlmittelpumpenmotor: 0,12 kW

Maße und Gewichte
Bandabmessungen: 5.200 mm x 41 mm x 1,3 mm
Max. Sägeblattlänge: 5.750 mm
Abmessungen (L x B x H): 3 m x 1,2 m x 1,8 m
Gewicht: 1.520 kg

Details

• Ausgelegt für exaktes Sägen von Profilen und Vollmaterial aus Stahl und Aluminium
• Stufenlos variable Schnittgeschwindigkeit (modellabhängig)
• Kraftvolle, wartungsarme Motoren für hohe Zuverlässigkeit
• Hydraulische Werkstückspannung serienmäßig
• Manometer zur präzisen Blattspannung zur Erhöhung der Standzeit
• Herausnehmbarer Kühlmitteltank zur vereinfachten Wartung
• Monoframe-Sägebügel auf großdimensionierten Linearführungen für hohe Steifigkeit
• Beschriftetes Regelventil zur einfachen Einstellung nach Materialtyp
• Optische Werkstückhöhenerfassung ermöglicht automatische Leerwegfahrten bei Schnellvorschub

Serienausstattung

• Bimetall-Sägeblatt
• Mechanische Blattspannung mit hydraulischem Manometer
• Hydraulische Werkstückspannung
• Automatische Hubhöhenverstellung (optischer Sensor)
• Zuführrollenbahn 1 m
• PAS-System (druckgeregelte Vorschubsteuerung)
• Kühlmitteleinrichtung
• Bedienungsanleitung

Optionen (Beispiele)

• 3 m Rollenbahn
• 3 m motorisierte Rollenbahn
• 3 m / 6 m Rollenbahn mit Längenanschlag und digitaler Anzeige
• Hydraulische Oberklemmung
• Späneförderer
• Drehtisch
• Hydraulische Blattspannung (Option)
• Mikrosprühkühlung
• Laserpointer
• Drucküberwachung der Spannkraft am Bedienfeld

Technische Zusammenfassung

• Modell: HB 460 L
• Arbeitshöhe: 585 mm
• Max. Schneidleistung rund (0°): 460 mm
• Max. Schneidleistung rechteck (0°): 650 x 460 mm
• Schnittgeschwindigkeitsbereich: 15–120 m/min
• Hauptantrieb: 4 kW
• Bandmaße: 5.200 x 41 x 1,3 mm
• Maschinenmaße ca.: 3 m x 1,2 m x 1,8 m
• Maschinengewicht ca.: 1.520 kg
