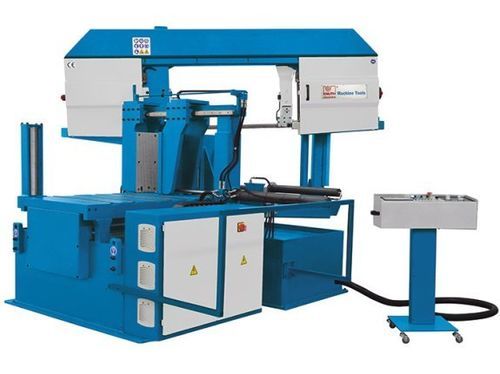

Bandsäge ABS 540 S NC

horizontalfür Metallvollautomatisch

Produktübersicht
Die ABS 540 S NC ist eine vollautomatische horizontale Produktionsbandsäge in Doppelsäulenbauweise, ausgelegt für Serienbearbeitung von Vollmaterial, Rohren und Profilen. Der Werkstückvorschub erfolgt über einen Servomotor mit vorgeladener Kugelgewindespindel und Messsystem und erreicht eine Positionier- und Wiederholgenauigkeit von ±0,2 mm. Die Omron-Touchscreen-Steuerung speichert bis zu 30 Programme mit je 50 Schritten. Optional erhältlich: hydraulische Bündelspannung und weiteres Anbauwerkzeug. Werkstückspannung hydraulisch; Gehrungswinkel manuell einstellbar und digital ablesbar.

Hauptmerkmale

• Doppelsäulenkonstruktion mit präziser Linearführung
• Gehrungsschnitt mit hydraulischer Werkstückspannung und Digitalanzeige
• Omron-Steuerung mit Touchscreen für schnelle Programmierung (30 Programme × 50 Schritte)
• Servovorschub für hohe Positioniergenauigkeit ±0,2 mm
• Automatische Hubbegrenzung mit optischem Sensor

Arbeitsbereich
Min. Schnittlänge: 15 mm
Restlänge: 190 mm

Schneidkapazitäten (Auswahl)
Vorschub pro Einzelhub (max.): 700 mm
Schnittgeschwindigkeit: 15 m/min - 120 m/min
Schneidkapazität 0° (rund): 540 mm
Schneidkapazität 0° (rechtenck L x B): 690 mm x 540 mm
Schneidkapazität 0° (quadratisch): 540 mm
Schneidkapazität 30° (rund): 540 mm
Schneidkapazität 30° (rechtck L x B): 550 mm x 540 mm
Schneidkapazität 30° (quadratisch): 540 mm
Schneidkapazität 45° (rund): 470 mm
Schneidkapazität 45° (rechtck L x B): 410 mm x 540 mm
Schneidkapazität 45° (quadratisch): 410 mm
Max. Vorschublänge (mehrere Hübe): 9.999 mm

Genauigkeiten
Positionier- / Wiederholgenauigkeit (mehrere Hübe): ±0,2 mm

Schneidkapazität im halbautomatischen Modus
Schneidkapazität 60° (rund): 250 mm
Schneidkapazität 60° (rechtck L x B): 240 mm x 540 mm
Schneidkapazität 60° (quadratisch): 240 mm

Antriebsleistungen
Hauptantrieb Motorleistung: 4 kW
Hydraulikpumpen-Motorleistung: 2,2 kW
Kühlmittelpumpen-Motorleistung: 0,12 kW

Maße und Gewicht
Bandabmessungen: 6000 mm x 41 mm x 1,3 mm
Abmessungen (L x B x H): 3,00 m x 2,42 m x 2,25 m
Gewicht (ca.): 4.190 kg

Produktdetails / Merkmale

• Vollautomatische Horizontalbandsägenreihe mit parallelem Führungsystem, geeignet für Serienproduktion
• Servovorschub mit vorgeladener Kugelumlaufspindel für hohe Wiederholgenauigkeit
• Kombination aus Linear- und Flachführung für geringe Wartung
• Sägebügel bis 60° manuell schwenkbar, hydraulisch fixierbar; automatischer Betrieb bis 45°
• Sägebügelschiefstellung 3° in Schnittachse zur Erhöhung der Schneidleistung und Standzeit
• Automatische Bandbruchüberwachung, leistungsfähige Kühlmittelanlage und Spänebürste serienmäßig
• Optionen: MQL, hydraulische Bündelspannung, Rollbahn, Laserpointer

Steuerung und Programmierung
Omron-Touchscreensteuerung mit robuster Bedienoberfläche. Präziser Servovorschub und Messsystem. Speicher für bis zu 30 Programme mit jeweils bis zu 50 Arbeitsschritten für reproduzierbare Serienabläufe.

Technische Daten (Kurzfassung)

• Modell: ABS 540 S NC
• Serie: ABS S NC (vollautomatische Horizontalbandsägen)
• Positionier- / Wiederholgenauigkeit: ±0,2 mm
• Max. Einzelhub: 700 mm
• Schnittgeschwindigkeit: 15–120 m/min
• Hauptmotorleistung: 4 kW
• Bandmaß: 6000 x 41 x 1,3 mm
• Max. Vorschublänge (mehrere Hübe): 9.999 mm
