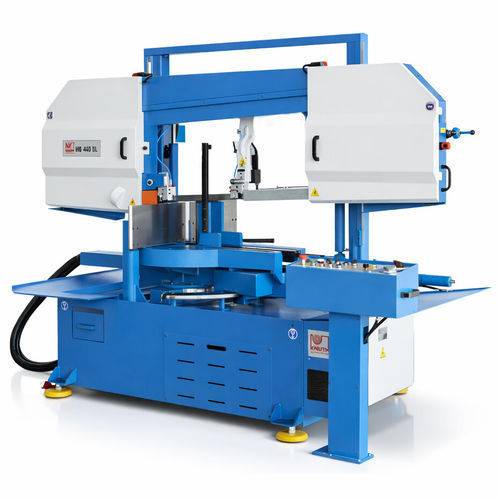

Bandsäge HB 440 DL

Gehrunghorizontalfür Metall

Produktbeschreibung
Die HB 440 DL ist eine halbautomatische horizontale Doppelgehrungs-Bandsäge, konzipiert für präzise und wirtschaftliche Zuschnitte in der Serienfertigung. Mit einem Schwenkbereich bis 60° und einer stabilen Zweisäulen-Ausführung bearbeitet sie Vollmaterial, Rohre und Profile in Längs‑ und Gehrungsschnitten. Hydraulische Spanntechnik, digitale Winkelanzeige und regelbare Vorschubfunktionen sorgen für gleichbleibende Schnittergebnisse und Prozesskontrolle.

Highlights

• Gehrungsbereich bis 60° (beidseitig)
• Hohe Schnittgenauigkeit durch Doppelsäulenführung
• Hydraulische Werkstückspannung mit Druckeinstellung
• Digitale Winkelanzeige für exakte Einstellungen

Konstruktion

• Halbautomatische horizontale Doppelgehrungs-Bandsäge in Zweisäulenbauweise
• Verwindungssteifer, geschweißter Monoblock-Sägerahmen für ruhigen Lauf
• Linearführungen für präzise Bewegung des Sägebügels
• Hydraulisch gesteuerter Vorschub für gleichmäßige Schnitte
• Sägebügel schwenkbar von +45° bis −60°
• 3°-Neigung des Sägebügels zur Verbesserung der Schnittleistung und Standzeit
• Stufenlos einstellbare Bandgeschwindigkeit

Ausstattung (Serie)

• Hydraulischer Sägevorschub mit Schnittdruckregelung
• Hydraulische Materialspannung
• Automatische Bandbruchüberwachung
• Automatische Führungsarmeinstellung
• Leistungsfähige Kühlmittelanlage mit Feinfilter
• Digitale Winkelanzeige
• Stufenlos einstellbare Vorschubgeschwindigkeit und Schnittkraft
• Hydraulischer Sägebügelvorschub mit Druckregelsystem (PAS)
• Sägebügel hebt nach Schnittende automatisch an
• Optischer Sensor zur Hubhöhenbegrenzung
• Manometer zur Kontrolle der Bandspannung
• Spänebürste und Betriebsanleitung

Einsatzbereiche

• Metallverarbeitung und Stahlbau
• Maschinenbau und Fertigung
• Serienzuschnitte mit Gehrungsanforderungen
• Bearbeitung von Rohren, Profilen und Vollmaterial

Optionen

• Rollenbahnen und Bündelspannsysteme
• Minimalmengenschmierung (MMS)
• Laser-Schnittlinienanzeige
• 3‑m‑Rollenbahn für 400–500 Serien
• Hydraulische Sägeblattspannung (modellabhängig)

Ihre Vorteile

• Großer Gehrungsbereich für hohe Flexibilität
• Zweisäulenbauweise für reproduzierbare Genauigkeit
• Hydraulik- und Digitalfunktionen für zuverlässige Prozesse

Technische Daten (Auswahl)

Arbeitsbereich
Restlänge: 75 mm

Schneidleistungen
0° (rund): 440 mm
0° (quadratisch): 440 × 440 mm
0° (rechteckig L × B): 640 × 440 mm
45° L (quadratisch): 390 × 390 mm
45° L (flach): 440 × 390 mm
45° L (rund): 390 mm
45° R (quadratisch): 400 × 400 mm
45° R (rund): 440 mm
45° R (flach): 440 × 400 mm
60° R (rund): 250 mm
60° R (flach): 440 × 250 mm
+30° (quadratisch): 440 × 440 mm
+30° (rund): 440 mm
+30° (flach): 440 × 510 mm
−30° (rund): 440 mm
−30° (flach): 440 × 510 mm
−30° (quadratisch): 440 × 440 mm
Sägeblattgeschwindigkeit: 15–120 m/min (stufenlos)

Antriebsleistungen
Hauptantrieb (dauerhaft): 4 kW
Motor Hydraulikpumpe: 1,1 kW
Motor Kühlmittelpumpe: 0,12 kW
Versorgungsspannung: 400 V, 50 Hz

Maße und Gewicht
Max. Sägeblattlänge: 6.300 mm
Beispiel Sägeblattbreite: 41 mm
Beispiel Sägeblattstärke: 1,3 mm
Abmessungen (L × B × H): 3,15 m × 1,85 m × 2,12 m
Gewicht: ca. 2.050 kg

Hinweise
Hydraulische Spanntechnik mit Druckeinstellung, automatische Führungsanpassung, Bandbruchschutz und werkstückspezifische Einstellungen sind vorgesehen.
