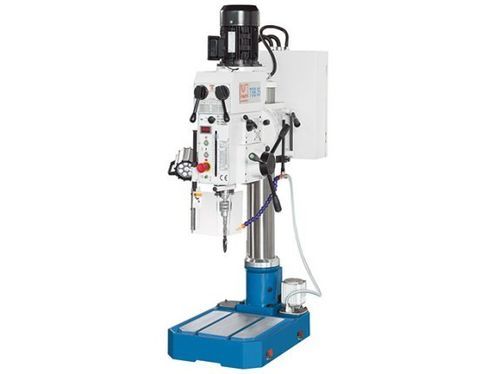

Werkbank-Bohrzentrum TSB 35

Säulenfür Stahlkompakt

Beschreibung
Die Säulenbohrmaschine TSB 35 wurde für Industrie- und Reparaturwerkstätten entwickelt, die hohe Bohrleistungen bei kompakter Bauweise benötigen. Sie verfügt über ein Hauptspindelschaltgetriebe für hohen Drehmoment, einen großen Drehzahlbereich, einen schwenkbaren Kopf für Winkelbohrungen und einen automatischen Pinolenvorschub für große Durchmesser. Robuste Graugusskonstruktion; 6- oder 12-Gang-Ausführung verfügbar.

Produkt-Highlights

• Kompakte Tisch-/Standausführung zur Platzersparnis
• Schwenkbarer Kopf ±45° für geneigte Bohrungen
• Schaltgetriebe für hohes Drehmoment und breiten Drehzahlbereich

Produktdetails

• Bohrleistung: 35 mm
• Ausladung (Throat): 320 mm
• Abstand Spindelnase - Fuß: 645 mm
• Drehzahlen (12): 125–3030 1/min
• Spindelaufnahme: 4 MK
• Pinolenhub: 155 mm mit automatischem Vorschub
• Stabile Graugusskonstruktion; höhenverstellbarer Maschinenkopf
• Rechteckiger Tisch mit T-Nuten und umlaufender Kühlmittelrinne
• Digitale Drehzahlanzeige und Gewindeschneideeinrichtung

Serienausstattung

• Untergestell (mit Stauraum)
• Schutzhaube
• Gewindeschneideeinrichtung mit automatischer Rückstellung
• LED-Arbeitsleuchte
• Kühlmitteleinrichtung
• Bohrfutter und Betriebsmittel
• Betriebsanleitung

Technische Daten

• Arbeitsbereich: Bohrleistung: 35 mm; Gewindebohrleistung, Stahl: M22; Aufspannfläche Fuß (L x B): 370 mm x 360 mm; Maschinenkopf-Hub: 515 mm; Abstand Spindelnase - Fuß: 645 mm; Ausladung: 320 mm; Säulendurchmesser: 120 mm
• Spindel: Drehzahlbereich: 125–3.030 1/min; Spindelaufnahme: 4 MK; Pinolenhub: 155 mm
• Vorschub: Pinolenvorschübe: (3) 0,1 / 0,2 / 0,3 mm/U
• Antrieb: Motorleistung Hauptantrieb: 1,2 kW
• Abmessungen & Gewicht: Abmessungen (L x B x H): 0,81 m x 0,5 m x 1,67 m; Gewicht: 340 kg
