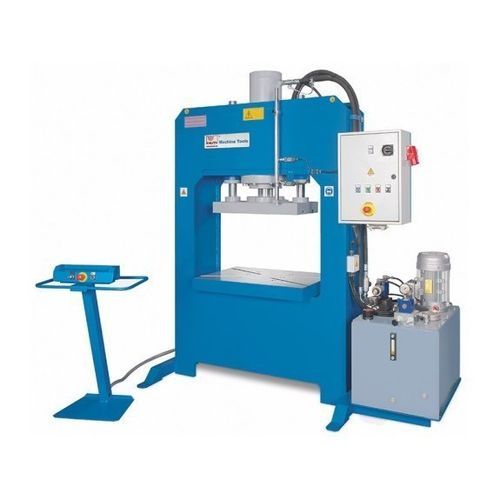

Hydraulische Presse KP 150 A

FormTiefziehH-Gestell

Produktbeschreibung
Die KP-A Serie umfasst leistungsfähige Hydraulikpressen mit H‑Rahmen, gefertigt in Europa aus Komponenten namhafter Zulieferer. Einsatzbereiche sind Tiefziehen, Umformen und Einlegeteile. Kraftbereich der Serie: 40–300 t. Ausgelegt mit großen Stößelplatten am Zylinder und Arbeitstisch mit T‑Nuten zur Aufnahme von Werkzeugen und Vorrichtungen. Mobile Zweihandbedienung erhöht die Sicherheit. Hubweg einstellbar über verstellbare Endschalter. Kundenspezifische Lösungen auf Anfrage.

Highlights

• Made in Europe
• Geeignet für Versuchs- und Serienfertigung
• Mehrschichtbetrieb möglich
• Industrie 4.0-Integration möglich
• Kundenspezifische Lösungen auf Anfrage

Produktdetails

• Geschweißte H‑Rahmen Stahlkonstruktion mit hoher Steifigkeit, ausgelegt auf die maximale Maschinendruckkraft
• Hydraulikpressen bieten Vielseitigkeit durch flexible Hubwege und Zeitsteuerung
• Groß dimensionierter Hydraulikzylinder bewegt eine dicke Stößelplatte, stabilisiert durch massive selbstschmierende Rundführungen
• Arbeitstisch und Stößelplatte mit T‑Nuten zur Werkzeugspannung
• Mobile Bedieneinheit für flexible Positionierung; zusätzliche Bedienelemente im Schaltschrank
• Hydrauliksystem als separate Einheit für geringen Wartungsaufwand und optimales thermisches Gleichgewicht
• 2‑stufige Hydraulikpumpe für schnellen Eilgang und optimale Arbeitshubgeschwindigkeiten
• Präzisionsbearbeitete Zylinderoberflächen und hochwertige Dichtungen für geringen Verschleiß und lange Lebensdauer
• Komponenten nach strengen Standards gefertigt; Konstruktion entspricht europäischen Sicherheitsrichtlinien

Arbeitsbereich
Druckleistung: 150 t
Tischabmessungen: 1.200 mm x 700 mm
Hub: 500 mm
Stößelplattengröße: 1.000 mm x 400 mm
Durchlassbreite: 1.250 mm
Hubgeschwindigkeit: 3 mm/s

Eilgang
Eilgang: 22 mm/s

Antriebsleistung
Motorleistung: 4 kW

Maße und Gewichte
Abmessungen (L x B x H): 2,35 m x 1,5 m x 2,5 m
Gewicht: 4.900 kg

Technische Daten

• Modell: KP 150 A
• Maschinentyp: H‑Gestell Hydraulikpresse
• Druckleistung: 150 t
• Tisch: 1.200 mm x 700 mm
• Hub: 500 mm
• Stößelplatte: 1.000 mm x 400 mm
• Durchlassbreite: 1.250 mm
• Hubgeschwindigkeit: 3 mm/s
• Eilgang: 22 mm/s
• Motorleistung: 4 kW
• Abmessungen (L x B x H): 2,35 m x 1,5 m x 2,5 m
• Gewicht: 4.900 kg
