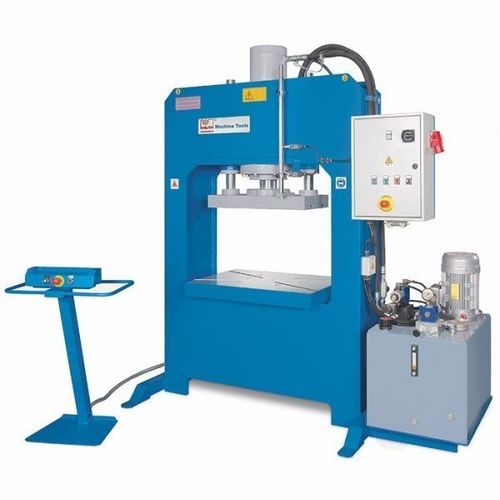

Hydraulische Presse KP 100 A

AbgratFormTiefzieh

Produktbeschreibung
Die KP-A Serie umfasst Hydraulikpressen mit H-Rahmen, gefertigt in Europa für industrielle Umformprozesse wie Tiefziehen, Umformen und Entgraten. Für Kräfte von 40 bis 300 t ausgelegt, liefert die Ausführung KP 100 A 100 t bei 500 mm Hub. Ausgestattet mit großen Stößelplatten und einem Arbeitstisch mit T-Nuten zur sicheren Werkzeugaufnahme. Mobile Zweihandsteuerung sorgt für Bedienersicherheit; Endschalter für Hubbegrenzung sind einstellbar. Kundenspezifische Konfigurationen sind möglich.

Highlights

• Made in Europe
• Geeignet für Prüf- und Serienproduktion
• Mehrschichtbetrieb möglich
• Optionale Industrie 4.0-Integration
• Kundenspezifische Lösungen auf Anfrage

Produktdetails

• Geschweißter H-Rahmen aus Stahl für hohe Steifigkeit und optimale Lastverteilung
• Großer Hydraulikzylinder treibt eine massive Stößelplatte an, geführt auf verschleißarmen, selbstschmierenden Rundführungen
• Arbeitstisch und Stößelplatte mit T-Nuten zur Aufnahme von Werkzeugen und Vorrichtungen
• Mobiles Bedienpult für flexible Bedienung; zusätzliche Bedienelemente im Schaltschrank integriert
• Hydraulikaggregat als eigenständiges Modul für geringen Wartungsaufwand und thermische Stabilität
• 2-stufige Hydraulikpumpe für schnellen Vorschub und kontrollierte Arbeitstempo
• Präzisionsbearbeitete Zylinderoberflächen und hochwertige Dichtungen zur Minimierung des Verschleißes
• Konstruktion und Komponenten entsprechen den einschlägigen europäischen Sicherheitsrichtlinien

Serienausstattung

• Zweihandbedienpult
• Verstellbare Endanschläge für Auf-/Abbewegung
• Manometer
• Stößelplatte mit 2 Führungen und T-Nuten
• Automatikbetrieb
• Automatischer Rückhub
• Siemens PLC
• Hydraulikaggregat mit 2-Gang-Automatikumschaltung
• Druckschalter
• Timer
• Betriebsanleitung

Optionen

• Lichtvorhang L = 1.000 mm
• Upgrade auf Siemens KTP 700 Basic Digitalsteuerung
• Aufrüstung von 2 auf 4 Führungen
• Hubzähler
• Ölkühler mit Dekompressionsventil
• Dekompressionsventil

Caractéristiques / spécifications techniques

• Druckleistung: 100 t
• Arbeitstisch: 900 mm x 600 mm
• Hub: 500 mm
• Stößelplatte: 700 mm x 350 mm
• Durchlassbreite: 1.050 mm
• Hubgeschwindigkeit: 4 mm/s
• Eilgang: 26 mm/s
• Motorleistung: 4 kW
• Abmessungen (L x B x H): 2,08 m x 1,05 m x 2,26 m
• Gewicht: 2.300 kg
