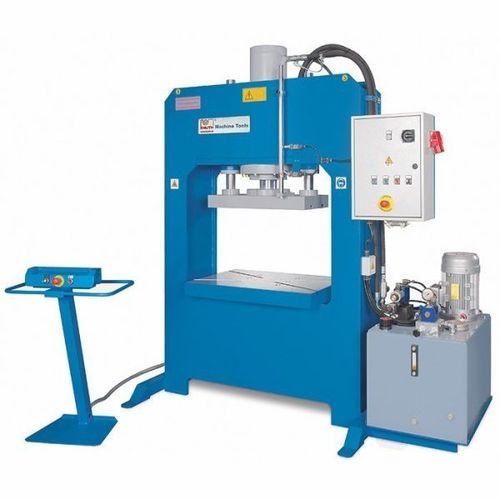

Hydraulische Presse KP 70 A

FormTiefziehH-Gestell

Produktbeschreibung
Der KP 70 A gehört zur KP-A Baureihe von H‑Rahmen Hydraulikpressen, gefertigt in Europa mit Komponenten namhafter Zulieferer. Die Maschine ist ausgelegt für Tiefziehen, Umformen und Ausklinken und hat eine Nennpresskraft von 70 t. Großer Stößel und Tisch mit T‑Nuten ermöglichen flexibles Werkzeugspannen; eine mobile 2‑Handbedienung sorgt für sichere Steuerung.

Hauptmerkmale

• Made in Europe
• Für Prüf- und Serienfertigung geeignet
• Für Mehrschichtbetrieb ausgelegt
• Industrie 4.0-Integration möglich
• Kundenspezifische Lösungen auf Anfrage

Arbeitsbereich
Druckleistung: 70 t
Tischabmessungen: 800 mm x 500 mm
Hub: 500 mm
Stößelplattengröße: 700 mm x 350 mm
Durchlassbreite: 900 mm
Hubgeschwindigkeit: 5 mm/s

Eilgang
Eilgang: 24 mm/s

Antriebsleistung
Motorleistung: 4 kW

Abmessungen und Gewicht
Gesamtmaße (L x B x H): 1,85 m x 1,04 m x 2,25 m
Gewicht: 1.450 kg

Produktdetails

• Geschweißter Stahlrahmen in H-Bauweise für hohe Steifigkeit und Aufnahme der Nennkraft
• Hydraulik-Hauptzylinder bewegt eine massive Stößelplatte, geführt durch selbstschmierende Rundführungen
• Arbeitstisch und Stößelplatte mit T‑Nuten zur Spannvorrichtung für Werkzeuge
• Mobile Bedieneinheit für flexible Steuerung; zusätzliche Bedienelemente im Schaltschrank
• Hydraulik als separate, wartungsfreundliche Einheit mit thermischer Ausgleichung
• 2‑stufige Pumpe für schnellen Eilgang und optimale Arbeitsgeschwindigkeit
• Feinbearbeitete Zylinderoberflächen und hochwertige Dichtungen zur Minimierung des Verschleißes
• Konstruktion entspricht den einschlägigen europäischen Sicherheitsrichtlinien

Standardausstattung

• 2‑Handbedienpult
• Verstellbare Anschläge für Auf-/Abfahrt
• Druckmanometer
• Beweglicher Obertisch mit 2 Führungen und T‑Nuten
• Automatikbetrieb
• Automatische Zylinder­rückführung
• Siemens PLC
• Hydraulikeinheit mit 2‑stufiger automatischer Umschaltung
• Druckschalter
• Timer
• Betriebsanleitung

Optionale Ausrüstung

• Lichtvorhang L = 1.000 mm
• Upgrade auf Siemens KTP 700 Basic (HMI)
• Aufrüstung von 2 auf 4 seitliche Schieber
• Teilezähler
• Luft/Öl Wärmetauscher mit Dekompressionsventil
• Dekompressionsventil

Technische Daten

• Baureihe: KP-A (H‑Rahmen Hydraulikpressen)
• Nennpresskraft: 70 t
• Tisch (Arbeitsbereich): 800 x 500 mm
• Stößelplatte: 700 x 350 mm
• Hub (Stößelweg): 500 mm
• Hubgeschwindigkeit: 5 mm/s
• Eilgang: 24 mm/s
• Durchlassbreite: 900 mm
• Motorleistung: 4 kW
• Abmessungen (L x B x H): 1,85 m x 1,04 m x 2,25 m
• Maschinengewicht: 1.450 kg
• Hydrauliksystem: separate Einheit mit 2‑stufiger Pumpe für automatische Geschwindigkeitsumschaltung
• Steuerung: Siemens PLC (Option HMI Siemens KTP 700 Basic)
• Werkzeugbefestigung: T‑Nuten auf Stößelplatte und Tisch
