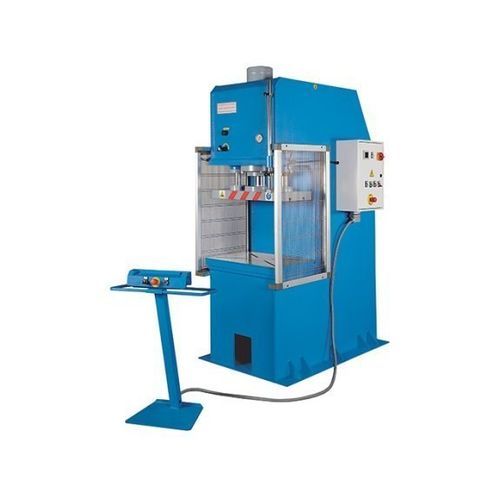

Hydraulische Presse HPK 70 A

FormTiefziehEinständer

Produktbeschreibung
Die hydraulische Presse im C‑Rahmen HPK 70 A ist ausgelegt für Tiefziehen, Umformen und Entgraten mit einer Nennpresskraft von 70 t. Hergestellt in Europa mit präzise gefertigten Komponenten, verfügt sie über große Stößelplatten, einen Arbeitstisch mit T‑Nuten und eine mobile Zwei‑Hand‑Bedienung für sichere Bedienung. Verstellbare Anschläge definieren den Hub. Kundenspezifische Lösungen sind auf Anfrage erhältlich.

Highlights

• C‑Rahmen‑Bauweise für einfachen Werkzeugzugang
• Made in Europe nach definierten Standards
• Geeignet für Prüfaufgaben und Serienfertigung
• Industrie‑4.0‑Integration möglich
• Kundenspezifische Lösungen verfügbar

Details

• Perfekt geschweißte Stahlkonstruktion in C‑Form, ausgelegt auf die volle Maschinenkraft
• Große Stößelplatten und Arbeitstische für großformatige Werkzeuge oder Mehrfachspannungen
• Hydraulikzylinder mit zwei selbstschmierenden Rundführungen für präzise, gleichmäßige Zustellung
• Fein bearbeitete Zylinderoberflächen und hochwertige Dichtungen für geringen Verschleiß
• Schnelle Hublängenanpassung über leicht verstellbare Anschläge
• Platzsparendes, gut zugängliches Hydrauliksystem im Gestell
• 2‑stufige Hydraulikpumpe für schnellen Eilgang und optimierte Arbeitshubgeschwindigkeit
• Stößelplatte und Arbeitstisch mit T‑Nuten zum Aufspannen von Werkzeugen
• Mobile Bedieneinheit für Flexibilität; weitere Bedienelemente im Schaltschrank integriert
• Komponenten nach strengen Standards und konform mit europäischen Sicherheitsrichtlinien

Standardausstattung

• Zweihandbedienpult (mobil)
• Verstellbare Anschläge für Auf‑/Ab‑Hub
• Manometer
• Verschiebbarer Obertisch mit 2 Führungen und T‑Nuten
• Automatikbetrieb
• Automatischer Zylinderrücklauf
• Siemens PLC
• Hydraulikaggregat mit 2‑stufiger automatischer Umschaltung
• Druckschalter
• Timer
• Bedienungsanleitung

Technische Daten

• Druckleistung: 70 t
• Tischabmessungen: 700 mm x 500 mm
• Hub: 500 mm
• Stößelplattengröße: 700 mm x 350 mm
• Ausladung: 250 mm
• Hubgeschwindigkeit: 5 mm/s
• Eilgang: 24 mm/s
• Motorleistung: 4 kW
• Abmessungen (L x B x H): 1,5 m x 1 m x 2,5 m
• Gewicht: 2.100 kg
