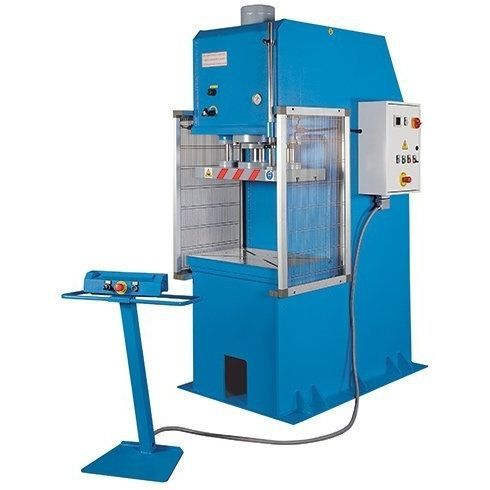

Hydraulische Presse HPK 200 A

StanzFormTiefzieh

Produktbeschreibung
Die HPK 200 A ist eine hydraulische C‑Rahmenpresse für Tiefziehen, Umformen, Stanzen und Ausklinken. Hergestellt in Europa, liefert dieses Modell eine Presskraft von bis zu 200 t. Die Maschine verfügt über eine große Stößelplatte und einen Arbeitstisch mit T‑Nuten zur Werkzeugspannung, zwei selbstschmierende Rundführungen für präzisen Stößel‑Parallelismus, ein mobiles Zweihandbedienpult zur Arbeitssicherheit sowie verstellbare Endanschläge. Die platzsparende Hydraulikeinheit ist im Gestell integriert. Siemens PLC und Industrie‑4.0‑Integration sind möglich. Kundenspezifische Konfigurationen sind auf Anfrage lieferbar.

Highlights

• C‑Rahmenpresse, Modell HPK 200 A – 200 t
• Made in Europe
• Große Stößelplatte und Tisch mit T‑Nuten für flexible Einrichtung
• 2 selbstschmierende Rundführungen für exakten Stößel‑Richtungsanschluss
• Mobiles Zweihandbedienpult und verstellbare Anschläge für sichere Bedienung
• 2‑stufige Hydraulikpumpe für schnellen Eilgang und optimale Arbeitshubgeschwindigkeit
• Siemens PLC und Industrie‑4.0‑Optionen
• Kundenspezifische Lösungen verfügbar

Technische Daten
Arbeitsbereich
Druckleistung: 200 t
Tischabmessungen: 1.000 mm x 600 mm
Hub: 500 mm
Stößelplattengröße: 870 mm x 500 mm
Ausladung: 300 mm
Hubgeschwindigkeit (Arbeit): 3 mm/s

Eilgang
Eilgang: 21 mm/s

Antriebsleistung
Motorleistung: 7,5 kW

Maße und Gewicht
Abmessungen (L x B x H): 2,3 m x 1,5 m x 3 m
Gewicht: 8.200 kg

Serienausstattung

• Mobiles Zweihandbedienpult
• Verstellbare Endanschläge
• Manometer
• Stößelplatte mit 2 Führungen und T‑Nuten
• Automatikbetrieb und automatischer Rückhub
• Siemens PLC
• 2‑stufige Hydraulikpumpe mit automatischem Umschalten
• Druckschalter
• Timer
• Betriebsanleitung

Anwendungsbereiche

• Stanzen
• Tiefziehen
• Umformen und Ausklinken
• Prüfverfahren und Serienfertigung
