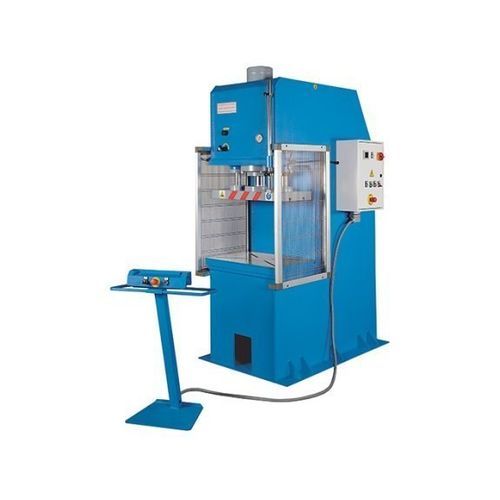

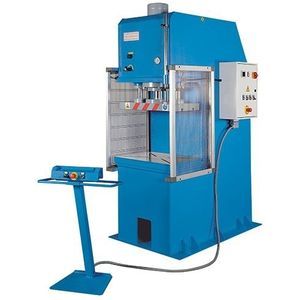

Hydraulische Presse HPK 40 A

FormTiefziehfür Industrieanwendungen

Produktbeschreibung
Die HPK A‑Serie umfasst hydraulische Pressen in C‑Rahmen‑Bauweise, ausgelegt für Tiefzieh‑, Umform‑ und Stanzprozesse. Gefertigt in Europa mit Komponenten nach hohen Qualitätsanforderungen deckt die Baureihe Nenndrücke von 40 bis 200 t ab. Große Stößelplatten und ein Arbeitstisch mit T‑Nuten ermöglichen flexible Werkzeugeinrichtungen. Mobile Zweihandbedienung gewährleistet Sicherheit; die Hublänge wird über einstellbare Endanschläge definiert. Kundenspezifische Konfigurationen sind auf Anfrage möglich.

Highlights

• Klassisches C‑Rahmen‑Design für gute Zugänglichkeit und kompakten Aufbau
• Made in Europe mit geschweißter Stahlkonstruktion
• Geeignet für Tests, Prototypenbau und Serienfertigung
• Industrie 4.0‑Integration möglich
• Kundenspezifische Lösungen verfügbar

Produktdetails

• Geschweißte C‑Rahmen‑Stahlkonstruktion, ausgelegt für die Nennkraft, sorgt für hohe Steifigkeit
• Große Stößelplatten und Tischfläche zur Aufnahme großer Werkzeuge oder mehrerer Aufspannungen
• Hydraulische Technik bietet flexible Hub‑ und Zeitprofile für verschiedene Verfahren
• Leistungsstarker Hydraulikzylinder und zwei selbstschmierende Rundführungen gewährleisten präzise, gleichmäßige Führung des Stößels
• Fein bearbeitete Zylinderoberflächen und hochwertige Dichtungen für geringen Verschleiß und lange Lebensdauer
• Schnelle Hublängenanpassung über leicht einstellbare Anschläge
• Platzsparend im Rahmen eingebautes, gut zugängliches Hydraulikaggregat
• 2‑stufige Hydraulikpumpe für schnellen Vorschub und optimierte Arbeitsgeschwindigkeiten
• Stößelplatte und Tisch mit T‑Nuten zur sicheren Werkzeugspannung
• Mobiles Bedienpult für flexible Bedienung; zusätzliche Bedienelemente im Schaltschrank integriert
• Konstruktion und Komponenten entsprechen europäischen Sicherheitsvorschriften

Serienausstattung

• Zweihandbedienpult
• Einstellbare Endanschläge
• Manometer
• Bewegliche obere Platte mit 2 Führungen und T‑Nuten
• Automatikbetrieb
• Automatischer Rückhub
• Siemens PLC
• Hydraulikaggregat mit 2‑stufiger automatischer Umschaltung
• Druckschalter
• Timer
• Bedienungsanleitung

Technische Daten (Tabelle)
Arbeitsbereich
Druckleistung: 40 t
Tischabmessungen: 700 mm x 500 mm
Hub (max): 500 mm
Stößelplattengröße: 700 mm x 350 mm
Ausladung: 250 mm
Hubgeschwindigkeit: 9 mm/s

Eilgang
Eilgang: 26 mm/s

Antriebsleistungen
Motorleistung: 4 kW

Maße und Gewichte
Abmessungen (L x B x H): 1,5 m x 1,0 m x 2,5 m
Gewicht: 1.500 kg

Weitere Merkmale

• Modell/Serie: HPK A series
• Herstellung: Europa (geschweißte C‑Rahmen Stahlkonstruktion)
• Nennpresskraft: 40 t
• Tischmaße: 700 mm x 500 mm
• Stößelplatte: 700 mm x 350 mm mit T‑Nuten
• Hub (max): 500 mm
• Ausladung: 250 mm
• Hubgeschwindigkeit: 9 mm/s
• Eilgang: 26 mm/s
• Motorleistung: 4 kW
• Hydraulikaggregat: 2‑stufige Pumpe mit automatischer Umschaltung
• Besonderheiten: zwei Rundführungen für Stößelparallelität, selbstschmierende Führungen, präzise Zylinderoberflächen, mobiles Bedienpult, Siemens PLC Option und Industrie 4.0‑Vorbereitung
• Aufstellfläche (L x B x H): 1,5 m x 1,0 m x 2,5 m
• Ca. Gewicht: 1.500 kg
