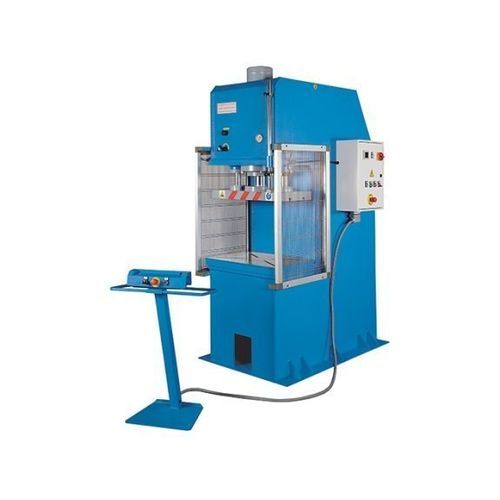

Hydraulische Presse HPK 100 A

FormTiefziehfür Produktion

Übersicht

Die HPK A‑Serie in C‑Rahmen‑Bauweise ist ausgelegt für Tiefziehen, Umformen und Ausklinken. Das Modell HPK 100 bietet eine Nennpresskraft von 100 t, eine große Stößelplatte und einen Arbeitstisch 800 x 600 mm. Hergestellt in Europa mit präzise bearbeiteten Komponenten, verfügt die Maschine über einstellbaren Hub, mobile Zwei‑Hand‑Bedienung sowie Optionen für Automatisierung und Industrie 4.0‑Integration.

Highlights

• C‑Rahmen für hohe Steifigkeit und guten Werkzeugzugang
• Europäische Fertigung und hochwertige Komponenten
• Geeignet für Prototypen und Serienfertigung
• Mobile Zwei‑Hand‑Bedienung für Arbeitssicherheit
• Kundenspezifische Lösungen und digitale Integration möglich

Produktdetails

• Welded C‑Rahmen aus Stahl, ausgelegt für die Maschinenkraft
• Große Stößelplatte und Tisch für große Werkzeuge oder Mehrfachspannungen
• Leistungsstarker Hydraulikzylinder mit zwei selbstschmierenden Rundführungen für präzise, gleichmäßige Stößelbewegung
• Präzisionsbearbeitete Zylinderoberflächen und hochwertige Dichtungen für geringen Verschleiß
• Schnelle Hublängenanpassung mittels leicht einstellbarer Anschläge
• Platzsparender Hydraulikraum im Maschinenrahmen
• 2‑stufige Hydraulikpumpe für schnellen Eilgang und optimale Hubgeschwindigkeiten
• Stößelplatte und Tisch mit T‑Nuten zur Werkzeugbefestigung
• Mobiles Bedienpult und zusätzliche Bedienelemente im Schaltschrank
• Konstruktion entspricht den europäischen Sicherheitsrichtlinien

Serienausstattung

• Zweihandbedienpult
• Einstellbare Endanschläge
• Manometer
• Stößelplatte mit 2 Führungen und T‑Nuten
• Automatikbetrieb
• Automatischer Rückhub
• Siemens PLC
• 2‑stufige Hydraulikeinheit mit automatischer Umschaltung
• Druckschalter
• Timer
• Bedienungsanleitung

Optionen

• Lichtvorhang L = 1.000 mm
• Upgrade auf Siemens KTP 700 Basic Digitalsteuerung
• Upgrade von 2 auf 4 Führungen
• Hubzähler
• Ölkühler mit Dekompressionsventil
• Dekompressionsventil

Technische Daten

• Druckleistung: 100 t
• Tischabmessungen: 800 mm x 600 mm
• Hub: 500 mm
• Stößelplattengröße: 700 mm x 350 mm
• Ausladung: 300 mm
• Hubgeschwindigkeit: 4 mm/s
• Eilgang: 25 mm/s
• Motorleistung: 4 kW
• Abmessungen (L x B x H): 1,9 m x 1,2 m x 2,6 m
• Gewicht: 3.400 kg
